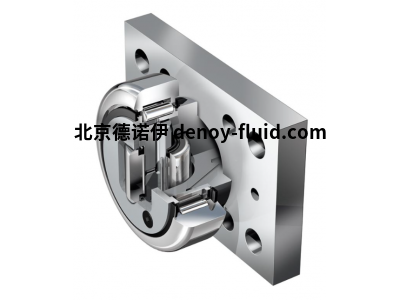

直线导轨
\
使用我们的WINKEL Rollers<br>可以经济地解决机器和起重设备上的垂直和水平运动。
温克尔滚轮的优点：
温克尔滚筒系统可降低您的设计和生产成本
WINKEL 滚轮系统可承受高径向和轴向载荷
用于高统计数据的厚壁导向型材。和动态载荷
将力以最佳方式传递到导向型材中
更长的辊子和型材使用寿命
焊接螺柱节省装配时间
轴承部件易于更换
技术细节：
外圈由表面硬化钢 20 CrMnTi 58-62 HRC 制成
内圈由钢制成 100 Cr 6 硬化 58-62 HRC
平头滚动体由钢制成 DIN 100 Cr 6 硬化 60 – 65 HRC
焊接螺栓由C20制成（材料编号：1.1151）
滚子补充润滑 4.054 – 4.064
温克尔滚筒的工作温度为 –20 °C 至 +100°C
WINKEL 高温滚筒可在高达 250 °C 的环境温度下使用。
采用钢制设计的温克尔压路机的最大行驶速度为 1.5 m/s，重载时最高可达 2 m/s。 对于 VULKOLLAN 和 POLYAMID 版本，最大行驶速度为 6 m/s。®
轴向滚子与型材内部之间的间隙不应超过 0.5 mm。
螺栓公差 –0.05 mm
WINKEL 滚子在组装过程中涂有 3 级润滑脂（例如壳牌 Gadus S2 V100 3）
角辊轴向滚子固定，型号 4.053至4.064
4.053 ，4.053+AP S ,4.053+AP S-Q ,
4.054 ,4.054+AP 0 4.054+AP 0-LUB ,4.054+AP 0-Q
4.055 , 4.055+AP 1 4.055+AP1-LUB , 4.055+AP 1-Q
4.056 ,4.056+AP 2 4.056+AP 2-LUB 4.056+AP 2-Q
4.057
4.058 4.058+AP 3.1 4.058+AP 3.1-LUB 4.58+AP 3-Q
4.059
4.060
4.061 4.061+AP 4 4.061+AP 4-LUB 4.061+AP 4-Q
4.062 4.062+AP 4 4.062+AP 4-LUB 4.062+AP 4-Q
4.063 4.063+AP 6 4.063+AP 6-LUB 4.063+AP6-Q
4.064 4.064+AP89-Q
精密角辊轴向滚子固定
型号： PR 4.054 - 公关 4.064
PR 4054
PR 4.054 + AP O
PR 4.054 + AP O-LUB
PR 4.054+ AP 0-0
PR 4.055
PR 4.055 + AP 1
PR 4.055 + AP 1-LUB
PR 4.055 + AP 1-0
PR 4.056
PR 4.056 + AP 2
PR 4.056 + AP 2-LUB
PR 4.056 + AP 2-0
PR 4.058
PR 4058 + AP 3.1
PR 4.058 + AP 3.1-LUB
PR 4.058 + AP 3-0
PR 4.061
PR 4.061 + AP 4
PR 4.061 + AP 4-LUB
PR 4.061 + AP 4-0
PR 4.062
PR 4.062 + AP 4
PR 4.062 + AP 4-LUB
PR 4.062 + AP 4-0
PR 4.063
PR 4.063 + AP 6
PR 4.063 + AP 6-LUB
PR 4.063 + AP 6-0
PR 4.064
PR 4.064 + AP89-Q
高温角辊
型号： 4.053 HT - 4.063 HT
4.053 HT
4.053 HT + AP S
4.053 HT + AP S-Q
4.054 HT
4.054 HT+ AP O
4.054 HT + AP 0-Q
4.055 HT
4.055 HT+AP 1
4.055 HT+AP 1-Q
4056 HT
4.056 HT + AP 2
4.056 HT + AP 2-Q
4.058 HT
4.058 HT + AP 3.1
4.058 HT + AP 3-Q
4.061 HT
4.061 HT + AP 4
4.061 HT + AP 4-Q
4.062 HT
4.062 HT + AP 4
4.062 HT + AP 4-Q
4.063 HT
4.063 HT + AP 6
4.063 HT + AP 6-Q
温克尔滚轮可通过偏心轴向调节
型号： 4.454 - 4.464
4.454
4.454+AP O
4.454+ AP 0-Q
4455
4.455 + AP 1
4.455 + AP 1-Q
4.456
4.456 + AP 2
4.456 + AP 2-Q
4.457
4.458
4.458 + AP 3.1
4.458 + AP 3-Q
4.459
4.460
4.461
4.461 + AP 4
4.461 + AP 4-Q
4.462
4.462 + AP 4
4.462 + AP 4-Q
4.463
4.463 + AP 6
4.463 + AP 6-Q
4.464
4.464+ AP89-Q
精密角辊轴向滚子可通过偏心调节
型号： PR 4.464 - PR 4.463
角度滚轮通过圆盘轴向调节
型号： 4.072 - 4.080
精密角度滚轮可通过圆盘轴向调节
型号： PR 4.072 - PR 4.080
角辊可通过油酰胺*插件进行调节
型号： 4.052 P - 4.085 P
精密角辊，带油酰胺*插件
类型： PR 4.072 P - PR 4.085 P
带组合螺栓的温克尔滚轮
类型： KB 4.072 - KB 4.080
带组合螺栓的精密角辊
类型： KB PR 4.072 - KB PR 4.080
温克尔滚轮，带组合螺栓和油酰胺*插件
类型： KB 4.072 P - KB 4.080 P
精密角辊，带组合螺栓和油酰胺*刀片
类型： KB PR 4.072 P - KB PR 4.080 P
巨型温克尔滚子轴向滚轮可调
型号： 4.085 - 4.094
温克尔径向轴承
型号： 2.054 - 2.064
温克尔精密径向轴承
型号： PR 2.054 - PR 2.064
重型温克尔滚筒
型号： 3.054 - 3.064
重型精密角辊
型号： PR 3.054 - PR 3.064
适用于所有标准型材的可调节温克尔滚轮单元
型号： JC 4.054 - JC 4.063
可调角度滚轮单元
型号： JT 2.055 - JT 2.058
德国WINKEL 滚轮系统可承受高径向和轴向载荷
