Dickow KMV系列离心泵



Dickow 无密封磁力驱动离心泵类型 KML/KMB/KMV



Dickow泵专门提供带磁力联轴器的无密封金属离心泵，多级离心泵和侧通道泵。这些产品提供 ANSI、DIN 格式，完全符合 API 685 标准，适用于石油、重型化工和气体行业应用的无密封离心泵。传统密封的离心泵、多级离心泵、侧通道泵和 API 610 泵也提供 DIN 格式，完全符合许多 API 计划。所有装置都经过精心设计，并按照客户的特定流体、液压要求和条件点进行制造。Dickow泵不是批量生产的，而是按照最高标准制造的，适用于非常特殊的化学环境和应用。



迪科泵 KM 系列是无密封离心泵。静态安全壳形成一个封闭系统，具有密封的液端。型号磁力轴承泵与 ANSI 外壳尺寸相匹配。



应用

磁力驱动的KM泵旨在提高工厂和人员的安全性。特别是在处理有毒、易爆或其他危险液体时，这些液体在与大气接触时会发生反应。KM 泵免维护运行，其安全壳取代了双作用机械密封，以及外部流体储液器和必要的控制设备。

最大容量应用。70 立方米/小时（300 美制加仑/分），差速扬程 65 毫升（213 英尺）。温度范围 -30°C 至 200°C （390°F），工作压力 16 巴 （232 磅/平方英寸）。





最大容量（流量）

70立方米/小时（300美制）

差速器头

65 毫升（213 英尺）

最高温度

30°C 至 200°C （390°F）

最大允许工作压力

16 公斤 （232 磅/每平方英寸）

最大传输功率

2900 转/分时为 17 kW（3500 转/分时为 28 马力）

轴承信息

外滚珠轴承











Dickow HZ / HZA系列 离心泵



HZ / HZA泵适用于工业和市政供水，用于处理冷凝水锅炉给水，燃料和各种其他应用。

端吸设计的 HZA 型专为低 NPSHA 值的工作条件而开发。吸入侧的耐磨SiC套筒轴承降低了维护成本，因为不需要第二个机械密封。

性能范围进行了细分，以在所有服务条件下实现最佳效率。

使用HZ / HZA泵具有多种材料选择，并且可以应用多种轴封系统以及气密密封的永磁联轴器，适用于处理几乎所有类型的液体，这些液体不含磨蚀性固体和合适的粘度。

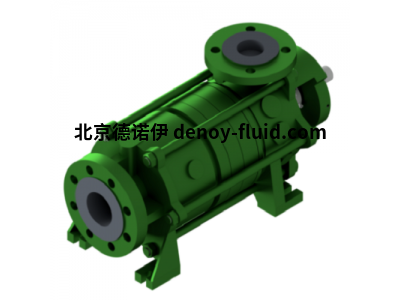

HZ/HZA 泵是径向剖分式套管设计的多级离心泵。



吸气和出料套管

吸气和出料套管配有坚固的铸脚，用于安装在底板或底架上。为了获得低汽蚀余量值，HZ泵的吸入外壳设计为蜗壳形状。

HZA泵具有端吸设计，以获得最低的汽蚀余量值。



叶轮

闭合的叶轮通过耐磨环间隙和平衡孔进行液压平衡，减摩轴承仅承载次要载荷，不需要进一步的平衡装置。对于最低的汽蚀余量值，第一级的叶轮被设计为具有扩大叶轮眼的吸入叶轮。



轴承

HZ泵轴由大尺寸的脂润滑双列角球轴承和滚子轴承承载，位于泵送液体的外部。这些轴承可通过轴承壳体中提供的润滑脂接头进行再润滑。

HZA泵在吸入侧配有碳化硅套筒轴承，为避免干运行，该轴承连接到排放侧。



耐磨环

吸气和排气套管、中间套管和扩散器通常配有可互换的耐磨环。如果需要，泵还可以配备叶轮和套管耐磨环。



中间套管/扩散器

叶轮位于扩散器内部的中心。扩散器采用多流道设计，将叶轮产生的部分速度转换为压力。扩散器后侧的导流叶片将泵送的液体引导至下一级的叶轮。





HZ/HZA 泵的标准材料如下：（可根据要求提供特殊材料）



吸入和排出外壳：球墨铸铁 GGG40。3 1.4408（G-X5CrNiMo18.10） 铸钢 GS-C 25

中间套管 球墨铸铁： GGG40.3 1.4408 （G-X5CrNiMo 18.10） 铸钢 GS-C 25

叶轮和扩散器： 铸铁 GG 25 1.4408 （G-X5CrNiMo 18.10）

泵轴： 1.4021 （X20CM3） 1.4571 （X10CrNiMoTi18.10）

密封套管： 球墨铸铁 GGG 40.3 1.4408 （G-X5 镍钛合金 18.10）
