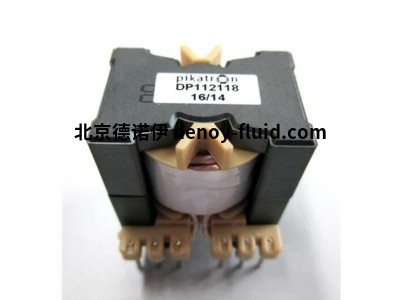

Pikatron控制变压器适合-30°C至100°C以上的温度范围

控制变压器或隔离变压器是特殊的信号变压器，用于现代断路器（MOSFET，IGBT，SiC）中大电位差的电气隔离。这些器件通常配备纳米晶金属芯，即它们非常适合-30°C至100°C以上的温度范围。

规格

控制变压器的符号图像

齿轮比：几乎任意

总谐波失真：高达 0.05% 线性度：高达 0.05 dB 频率：100 Hz .. 1兆赫

对称性：高达 60 dB

介电强度：高达 15kV

执行

磁芯形状：环形磁芯，特殊切割，E和ED切割

磁芯材料：铁氧体、磁粉材料、纳米晶和非晶金属

绕组材料：线，绞合线，高频绞线，铜铝箔

连接器：引线 （THT）、表面贴装 （SMD）、自由端

结构：开放式、浸渍、封装、外壳

选项：用于宽频率范围的多层特殊屏蔽

部分无放电设计，用于隔离高压差

应用

我们的驱动变压器的应用范围从开关电源中的功率半导体控制，以及可再生能源中的逆变器到工业电子产品。

当标准解决方案（例如，由于局部放电、绝缘、长期稳定性）对您的应用来说不够好时，总是使用它们。
