PFISTERER 电缆终端CONNEX POT145-C55型超高压配件

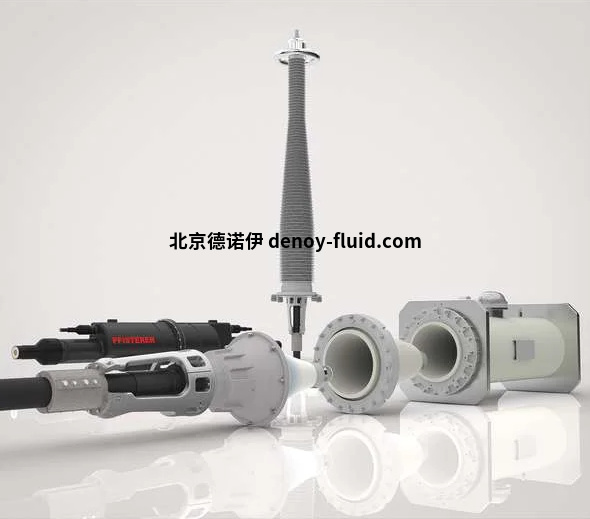

PFISTERER CONNEX系列

电缆、变压器和 GIS 的通用连接系统

PFISTERER 第一次您可以铺设整段电缆，并从单一来源获得所需的所有配件，这要归功于PFISTERER 广泛的超高压配件。超高压 （EHV） 网络的新系列包括PFISTERER 久经考验的 ConNEX 和 IXOSIL 系列、用于变压器和气体绝缘开关设备 （GIS） 的干式插入式电缆连接、电缆终端和电缆插座（包括一种插入式设计）。经过型式测试的附件可以连接 300 kV 至 550 kV 的所有 XLPE 电缆，并可单独适应所使用的电缆。



易于安装

电压范围越高，安装就越重要。这正是PFISTERER 设计超高压设备尽可能易于操作的原因。为了实现这一目标，PFISTERER 添加了复杂的细节，例如用于7号CONNEX电缆连接的旋转连接环，它允许将螺丝孔旋转到合适的位置，而不必移动沉重的EHV电缆。



连接所有形式的电缆

无论您使用铝、铜还是单线绝缘电缆：PFISTERER 的超高压配件系列使您能够连接所有形式的电缆，并在数十年内实现极高的运行可靠性。这是因为频繁使用的现场控制单元在交付前根据IEC 62067进行了单独测试。

超高压范围包括：



EHV ConNEX 干式插入式电缆连接 防触摸、潜水、免维护、海上兼容连接，可安装在所有可用的干绝缘电缆上。另一个优点：接触系统的内置 420 kV+ 电缆夹装置可针对电缆引起的机械负载提供可靠的保护，并使电缆更易于铺设。

用于变压器和 GIS的 EHV ConNEX 设备连接件 安装快速，用途广泛，与室内、室外和海上应用兼容：设备连接件在一个解决方案中结合了流行的 ConNEX 系统的所有优点。它的设计比EN 50299和IEC 62271-209下的传统系统紧凑得多。但是，如果需要，扩展适配器允许使端接适应相关标准。



IXOSIL ESS 电缆端接 由于其玻璃纤维增强空心绝缘体和防水硅胶屏蔽层，支撑端接具有最大的机械稳定性。无需特殊工具即可将导体连接到头电枢，该电枢配备了获得专利的SICON螺纹联轴器。或者，您可以选择由瓷制成的 ESP 终端。



IXOSIL MSA滑入式接头

由于其久经考验的套入式设计，您可以轻松安装我们的IXOSIL套入式接头。其防水外壳也保证了最大的操作安全性。使用获得专利的 SICON 螺钉连接，无需特殊工具即可以最佳接触力连接导体。屏蔽可根据电缆类型和客户要求进行调整。

EHV ConNEX 干式、插入式、气体绝缘电缆插座 紧凑型 ConNEX 插座可永久连接各种形状和尺寸的电缆。SF6气体绝缘包括内置的填充压力监测系统。



来自专家的超高压配件

PFISTERER 是一家独立的制造商，为所有类型的中高压电缆提供电缆附件。除电缆附件外，世界上最广泛的产品组合还为特殊应用提供解决方案，以及用于超高压系列的全系列安装和测试附件。





PFISTERER 可插拔电缆连接



PFISTERER 837 999 999 xxxxx

PFISTERER 849 999 999 xxxxx

PFISTERER 859 999 999 xxxxx

PFISTERER 866 999 999 xxxxx

PFISTERER 866 999 999 ZZZZZ

PFISTERER 877 999 999 xxxxx

PFISTERER 877 999 999 ZZZZZ

PFISTERER 889999xxx

PFISTERER 899999xxx

PFISTERER 电缆终端



PFISTERER ConNEX POT145-C55



ConNEX 可插拔室外端接锅 145-C55，尺寸 6，高达 145 kV，干式

自支撑、固体绝缘，采用插入式技术，用于连接配备合适的 ConNEX 电缆连接器的所有电缆：

ConNEX 室外端接从安装在变电站的那一刻起就满足了对效率、环境安全性和灵活性的最高要求。用于快速更换现有端接。非常适合使用移动支架进行测试。作为插入式技术解决方案的多功能用途，允许随时插入和拔出预先准备好的电缆。



一目了然：

自支撑，干绝缘，采用插入式安装技术

满足对效率、环境安全和灵活性的最高要求

在变电站中免维护使用

快速更换现有端接

可用作灵活的接口，用于连接备用电缆、测试电缆或带有 ConNEX 电缆连接器的临时现场电缆

不含石油和天然气，用有机硅完全干燥绝缘，因此：

安装过程中无需处理绝缘材料

无泄漏或环境风险，防爆

防水防污绝缘子屏蔽罩

可选配件：终端支架



常见型号：

PFISTERER DOC123-C39

PFISTERER DOC145-C45

PFISTERER DOC170-C58

PFISTERER ESF52-C15L

PFISTERER ESF52-C19L

PFISTERER ESF72-C19L

PFISTERER ESF72-C23L

PFISTERER ESF123-C31L

PFISTERER ESF123-C39L

PFISTERER ESF145-C37L

PFISTERER ESF145-C45L

PFISTERER ESF170-C43L

PFISTERER ESF170-C53L

PFISTERER EST123-C31L

PFISTERER EST123-C39L

PFISTERER EST145-C37L

PFISTERER EST145-C45L

PFISTERER EST170-C43L

PFISTERER EST170-C53L

PFISTERER EST72-C19-SUB

PFISTERER EST72-C23-SUB

PFISTERER EST123-C31-SUB

PFISTERER EST123-C39-SUB

PFISTERER EST145-C37-SUB

PFISTERER EST145-C45-SUB

PFISTERER EST170-C43-SUB

PFISTERER EST170-C53-SUB

PFISTERER EST72-C19-SUB SA

PFISTERER EST72-C23-SUB SA

PFISTERER EST123-C31-SUB SA

PFISTERER EST123-C39-SUB SA

PFISTERER EST145-C37-SUB SA

PFISTERER EST145-C45-SUB SA

PFISTERER EST170-C43-SUB SA

PFISTERER ESS72-C23

PFISTERER ESS123-C39

PFISTERER ESS145-C45

PFISTERER ESS145-C50

PFISTERER ESS145-C72

PFISTERER ESS170-C58

PFISTERER ESS170-C72

PFISTERER ESS245-C97

PFISTERER ESS245-C135

PFISTERER ESS300-C97

PFISTERER ESS420-C166

PFISTERER ESS420-C188

PFISTERER ESS550-C188

PFISTERER ESS550-C220

PFISTERER ESP72-C23

PFISTERER ESP72-C39

PFISTERER ESP123-C39

PFISTERER ESP123-C45

PFISTERER ESP145-C45

PFISTERER ESP145-C50

PFISTERER ESP145-C58

PFISTERER ESP145-C73

PFISTERER ESP170-C58

PFISTERER ESP170-C73

PFISTERER ESP245-C103

PFISTERER ESP300-C103

PFISTERER ESP420-C156

PFISTERER ESP550-C196
