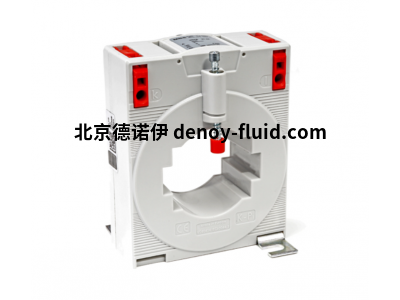

MBS 电流互感器，用于高达 20 kHz 的谐波测量
描述：
对于高达 20 kHz 的测量，MBS AG 提供整个 XCTB 电流互感器系列，不仅保证高达 20 kHz 的高精度传输，而且还经过热设计，可用于暴露于谐波的网络。与符合IEC 61869-2标准的电感式电流互感器一样，输出信号为1或5 A。输出规格也与通常的值相对应。因此，变压器也可用于传统的50 Hz应用。附加的铭牌定义了频率传输行为。
可选地，可以供应与棒窗相对应的初级导体条（电解铜，镀镍），包括螺钉DIN 933，配有螺母，垫圈和锁紧垫圈，用于安装在母线或类似产品中。
MBS XCTB 31.35
母线 1 英寸 mm 30:10
母线 2 英寸 mm 2x20x5
圆导体（毫米） 26
宽度（毫米） 61
高度（毫米） 81
深度（毫米） 53
初级电流 50、60、75、80、100、125、150、200、250、300、400、500、600、750
二次电流 1， 5
负担（VA） 0，5， 1， 1，25， 1，5， 2，5， 5
精度等级 0，2， 0，2S， 0，5， 0，5S， 1
热标称连续电流I/cth： 1.2 x I/pr
热标称短时电流I/th： 60 x I公关， 1 秒
大工作电压 Um： 1，2 kV
隔离测试电压：6 kV，U/eff， 50 赫兹， 1 分钟
雷电脉冲电压：12 kV，1.2/50 μs
额定频率：50/60 Hz
隔离等级：E
其余型号：
MBS XCTB 31.35
MBS XCTB 41.35
MBS XCTB 51.35
MBS XCTB 61.35
MBS XCTB 81.35
MBS XCTB 101.35
MBS XKBR 44
MBS XKBR 42L
MBS XKBR 44
MBS XKBR 42
MBS XKBR 42
MBS XKBR 42
MBS XKBR 42
MBS XKBR 42
MBS XKBR 42L
MBS XKBR 42L
MBS XKBR 42L
MBS XKBR 42L
MBS XKBR 42L
MBS XKBR 44
MBS XKBR 44
MBS XKBR 44
MBS XKBR 44
MBS XKBR 42
MBS XKBR 32
MBS XKBR 28
MBS XKBU 23
MBS XKBU 58
MBS XKBU 812
MBS XKBU 816
