Behlke HTS 11-07-AC-C可变导通时间双向交流开关

1985年成立了原名Behlke Electronic GmbH。Behlke公司在德国法兰克福，Behlke高压开关开始仅用于科学目的，Behlke现已成为非常专业且高度可靠的工业产品。Behlke的许多激光和医疗行业的制造商要求用可靠且经济高效的替代品来替代旧的冷晶闸管阴极管和火花隙以及BEHLKE开关完美地满足了所有要求。这些开关证明了它们即使在恶劣的工业环境中的长期可靠性。BEHLKE 高压开关成为数百种专业应用的行业标准。



Behlke开关的特点

--经营电压从 500 V 到 200 kV

--峰电流从 15 到 16000 安培 （pk）

--二/分吨 从 5 到 32 kA/μs（取决于类型）

--上升时间低至 0.8 ns（取决于类型）

--传播延迟时间短，抖动低

--连续工作频率高达 3 MHz

--爆裂 频率。高达 10 MHz（取决于类型）

--高达 200 kVDC 的安全电气隔离

--通过简单的TTL信号（3-6V）轻松控制

--有源输入滤波器可实现出色的EMC性能

--不短脉冲下的危险不稳定性

--内部时钟同步以实现低 EMI

--带快速热触发的安全电路

--故障信号输出和抑制输入（TTL）

--保证温度范围 -40 至 +70 ℃

--各种被动和主动冷却选项

--用于固定和可变导通时间的开关

--半桥和全桥开关（推挽式）

--经济高效的放电开关

--所有开关均可用于直流和交流

--高度可靠



Behlke 交流开关带可变导通时间

双向开关，用于正向 和无极变化的负电压。



具有真正继电器特性的多功能高压开关

极性无关

振荡的理想选择电路和一般射频应用

导通时间可通过TTL信号控制

在过载和电压反转方面具有Robust

LC2 技术可实现高的瞬态抗扰度



技术说明： BEHLKE固态开关具有极高的上升和下降时间。如果应用程序不需要完全切换速度，建议将限速选件 S-TT（上升和下降时间减慢约 50%）与输入低通滤波器选件 LP 结合使用。这些选项有助于大程度地减少 快速高压脉冲的典型高频困难电路（例如自振荡或自重新触发）和简化一般的EMC设计。



Behlke HTS 11-07-AC-C

Behlke HTS 31-02-AC-LC-C

Behlke HTS 31-03-AC-C

Behlke HTS 31-06-AC-B-C

Behlke HTS 31-13-AC-B-C

Behlke HTS 41-02-AC-C

Behlke HTS 61-01-AC-C

Behlke HTS 91-01-AC-C

Behlke HTS 21-07-AC-C

Behlke HTS 71-02-AC-LC-C

Behlke HTS 61-03-AC-C

Behlke HTS 71-06-AC-B-C

Behlke HTS 71-13-AC-B-C

Behlke HTS 91-02-AC-C

Behlke HTS 101-02-AC-LC-C

Behlke HTS 121-01-AC-C

Behlke HTS 181-01-AC-C

Behlke HTS 61-03-AC

Behlke HTS 61-06-AC

Behlke HTS 71-06-AC-B

Behlke HTS 71-12-AC-B

Behlke HTS 101-01-AC

Behlke HTS 101-03-AC

Behlke HTS 121-01-AC

Behlke HTS 121-03-AC

Behlke HTS 101-06-AC-B

Behlke HTS 101-12-AC-B

Behlke HTS 161-01-AC

Behlke HTS 161-03-AC

Behlke HTS 181-01-AC

Behlke HTS 181-03-AC

Behlke HTS 211-06-AC-B

Behlke HTS 211-12-AC-B

Behlke HTS 331-01-AC

Behlke HTS 331-03-AC

Behlke HTS 361-01-AC

Behlke HTS 361-03-AC

Behlke HTS 121-10-AC

Behlke HTS 121-20-AC

Behlke HTS 151-10-AC

Behlke HTS 151-20-AC

Behlke HTS 201-10-AC

Behlke HTS 201-20-AC

Behlke HTS 241-40-AC

Behlke HTS 301-10-AC

Behlke HTS 301-20-AC

Behlke HTS 401-10-AC

Behlke HTS 401-20-AC

Behlke HTS 501-10-AC

Behlke HTS 501-20-AC

Behlke HTS 501-40-AC

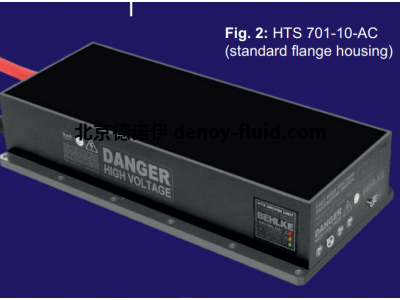

Behlke HTS 701-10-AC

Behlke HTS 701-20-AC

Behlke HTS 901-10-AC

Behlke HTS 901-20-AC

Behlke HTS 1001-10-AC

Behlke HTS 1001-20-AC

Behlke HTS 1001-40-AC

Behlke HTS 1201-10-AC

Behlke HTS 1201-20-AC

Behlke HTS 1401-10-AC

Behlke HTS 1401-20-AC



产品编号： 型号 包含有关电压、电流和导通行为的编码信息。 第一位数字代表电压（以 kV 为单位），末一位数字代表 破折号表示开启行为（0 = 固定开启时间，1 = 可变 准时）。破折号后的数字表示电流（以安培为单位） x10。特殊功能由第二个破折号后的字母编码。HTS 示例 11-07-AC-C： HTS = 高压晶体管开关，1 = 1 kV，1 = 可变导通时间，07 = 70 安培，AC = 交流电，C = 紧凑型系列
