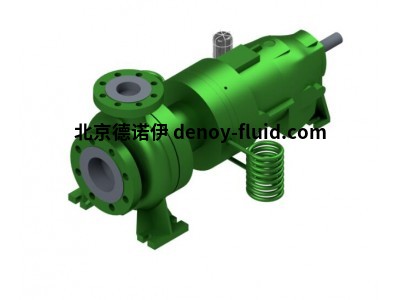

Dickow Pumpen NHMR叶轮轮毂一体铸造磁力耦合器涡壳泵单级

叶轮

叶轮与实心轮毂为一体铸造。

为尽量减少推力负荷，封闭式叶轮

通过磨损环和叶轮毂上的平衡孔进行液压平衡。

孔进行液压平衡。叶轮

叶轮与泵轴通过键连接，并通过带 Heli-Coil

固定。叶轮的静态和动态平衡符合

叶轮的静态和动态平衡符合 DIN

ISO 1940T1 6.3 级标准。

耐磨环

涡壳和中间壳均安装有

都安装有可更换的耐磨环。

通过锁紧螺钉压紧固定。

可选配额外的叶轮耐磨环。运行间隙符合 API 610 标准。

描述

NHMR 型是一种涡壳泵，其外壳尺寸符合 ISO 2858 标准，磁力耦合器适用于热水应用。

该泵配有永磁耦合器，密封外壳将流体密封在外部。

安全壳的涡流损耗通过内部空气冷却器来消除。磁性空间和液压系统之间的产品交换仅通过内部节流部分进行。

泵具有自通风功能。

泵轴采用碳化硅滑动轴承，驱动轴采用油润滑滚子轴承。吸入侧和压力侧的标准配置为耐磨环。

轴向推力补偿可通过溢流孔、后斗或其他措施实现。

应用

工业加热系统/热载体

技术数据

Q 最大值 1400 立方米/小时**

最大高度： 250 米**

工作压力： 40 bar*

温度： 250°C*

最大转速： 3500 min-1

密封垫/机械密封：磁性联轴器

安装：水平

自吸：无

轴承：滚动轴承，产品侧滑动轴承

润滑：油

材料：双相镍基奥氏体钢

标准：ISO 15783 ISO 15783

防爆等级：2 类 / 1 区

NHMR 型

带磁力耦合器的单级涡壳泵，用于热水应用

Q 最大值 1400 m³/h**

最大 H：250 米**

工作压力： 40 bar*

温度： 250°C*
