F.lli.Giacomello SCF48型精确和可靠的流量指示器

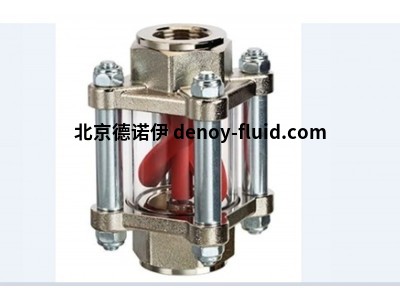

一、F.lli.Giacomello 流量指示器

1. 型号与适用范围

   • ​



   • 型号：

   • F.lli.Giacomello SCF13

   • F.lli.Giacomello SCF16

   • F.lli.Giacomello SCF20

   • F.lli.Giacomello SCF26

   • F.lli.Giacomello SCF33

   • F.lli.Giacomello SCF42

   • F.lli.Giacomello SCF48

   • 适用液体：适用于水、油、汽油、柴油等非腐蚀性液体的流量指示，可用于控制液体循环，比如在这些液体的开采等场景中应用。

2. 结构与安装特点

   • 结构方面：螺旋桨控制装置的四面有宽阔视野，便于清晰读取刻度；采用铬锌黄铜合金阀体，具备六角凸台和内螺纹连接，螺旋桨为尼龙玻璃材质，搭配耐热管和丁腈橡胶 O 型圈。

   • 安装要求：可进行垂直或水平安装，最大工作温度常规为 90°C（按需可达 200°C），也可选用 FKM 或 EPDM 材质以及铝螺旋桨。

二、Flussimetri - FLU/P 液体流量计与流量开关

1. 显示与连接特点（流量计与流量开关共性）

   • 可视性：每边都有很高的可见度，能实现清晰的刻度读数。

   • 连接头：螺纹连接头采用阳极氧化铝材质，可用螺纹（F）范围从 1/4"到 1"1/2 bsp，本体材料为 Grilamid™ TR55（PA 透明）高电阻，O 型圈常用丁腈橡胶，按需可提供其他弹性体。

2. 流量开关特性
   由于锥体构造，在流量规则增加时，快门能有规则运动。可在簧片触点处配备 1 个或 2 个报警传感器，能辅以红或绿色 LED 用于指示预先确定的流量是否存在，电子传感器类型包含 SPST、SPDT。

三、F.lli.Giacomello 电磁液位指示器

1. 型号与用途

   • 型号众多：如 IEG TC 1/2、IEG TCMM 1/2、IEG TC2 - 1/2 等众多型号。

   • 用途说明：旨在确保油箱以及含有粘度不高于 80°E 的矿物油的液压动力单元中液体的最小或最小和最高液位，适用于所有非腐蚀性和易燃液体。

2. 工作原理与安装要求

   • 工作原理：当浮子在预设距离处遇到管中的簧片开关时，浮子中磁铁激活触点，使其打开或关闭，从而可实现发送发光、声音信号或断开相关电气设备连接的功能。

   • 安装要求：指示器需安装在垂直位置，浮子要与铁质表面（墙壁、水箱等）保持至少 35 毫米距离，通过扁平的合成橡胶垫圈确保安装处的密封。

不同型号的电磁液位指示器在触点类型（如 SPST、SPDT）及具体功能（如双触点、最小空触点等）方面存在一定差异，连接方式上有螺纹 M18x1.5、螺纹 1“ BSP 等不同情况
