storzhydraulik ZBD 3501差动气缸差速气缸末端位置汽化准静态操作

了解更多 STORZ 液压油缸系列设计用于准静态操作，系统压力最高可达 350 巴。

每个油缸直径都有一个面积比 j=2 的活塞杆直径。

所有活塞杆都经过感应淬火和镀硬铬处理

4 种最常见的安装方式

请注意：不适用于主要为高频和脉动负载的应用场合

技术数据

额定压力：350 巴（35 兆帕）

静态测试压力：375 巴（37.5 兆帕）

活塞直径： 50-100 毫米

面积比 j: 2

温度范围： -20...+80 °C

粘度范围： 10...600 mm²/s 10...600 mm²/s

提升速度： 0-1 米/秒，取决于密封件类型

工作介质 矿物油符合 DIN 51524 标准，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

安装类型

3501_b

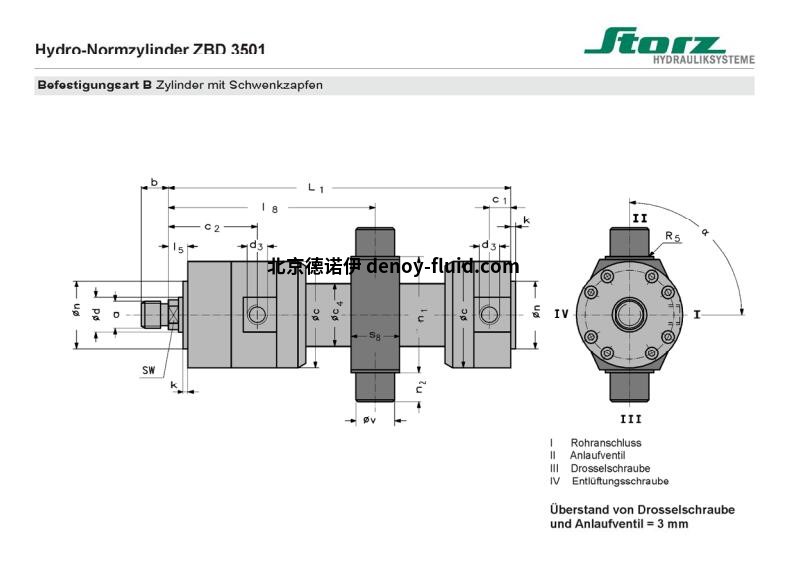

B 带耳轴的气缸

3501_ca

CA 缸盖上的圆形法兰

3501_cb

气缸底部的圆形法兰

3501_db

DB 气缸底部的连接眼

液压缸符合 DIN、ISO 标准

ZBD 3501 - 标准液压缸 - 公称压力 350 bar (35 MPa)

描述：

ZBD 3501 差动气缸，带或不带末端位置汽化ND 350 bar (35 MPa)

该Storz液压缸系列设计用于系统压力高达350 bar的准静态操作，即不用于主要为高频和脉动负载的应用。每个液压缸直径都有一个表面比为p = 2的活塞杆直径，所有活塞杆都经过感应淬火和硬镀铬处理。该系列液压缸还提供 4 种最常见的安装方式，顶部和底部均配有 G 型螺纹排气螺钉。因此，也可使用微型连接件代替排气螺钉。
