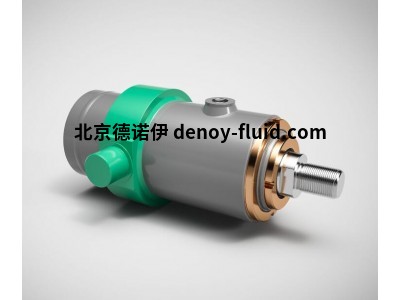

storzhydraulik ZT 212双作用单作用标准化伸缩式液压气缸

符合 DIN 和 ISO 标准的液压缸

伸缩式油缸由多个相互挤压的油缸管组成，因此可以产生比其长度更大的冲程。

ZT 212 - 伸缩式液压缸（Storz 标准） - 公称压力 120 bar (12 MPa)

安装类型

zt_b

B 耳轴

zt_ca

CA 缸盖上的圆形法兰

zt_cb

气缸底部的圆形法兰

zt_db

DB 气缸底部的连接眼

zt_ea1

EA-1 脚座安装至活塞 ø100

zt_ea2

EA-2 安装在活塞上的脚座 ø140

注意事项

由于面积比 A , /A 较大，棒侧连接不得节流。建议

建议使用合适的泄压阀将杆侧压力降至允许的工作压力 120 巴。

H* = 行程 (mm)

值得了解： 伸缩式油缸有双作用和单作用两种型号。

标准化

4 级型号

有 6 种安装方式可供选择，应用范围广泛

技术数据

额定压力：120 巴（12 兆帕）

静态测试压力：180 巴（18 兆帕）

活塞直径： 32 - 280 毫米

温度范围： -20...+80 °C

粘度范围： 10...600 mm/s² 10...600 mm/s²

提升速度： 0-0.5 米/秒

工作介质 符合 DIN 51524 标准的矿物油，特殊设计的 HFD 流体 HFA、HFB 和 HFC 流体
