vac磁环T60004-L2030-W376-04用于变压器

vac磁环T60004-L2030-W376-04用于变压器

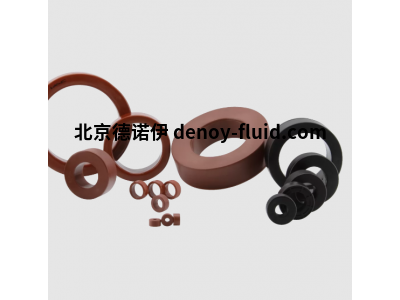

由纳米晶 VITROPERM 或非晶 VITROVAC 制成的圆形和椭圆形缠绕软磁芯在 μ~700 至 μ>>100,000

的整个磁导率范围内具有低磁损耗。

优势

F、R 和 Z 形磁滞回线

广泛的芯线尺寸和磁导率

高饱和磁化强度

低温度依赖性

环氧树脂涂层或塑料芯槽

芯材中使用的合金

VITROPERM 500：铁基纳米晶合金，具有最高的磁导率和1.24 T的饱和感应。

VVITROPERM 550 HF：铁基纳米晶合金，具有改进的高频性能、最高的磁导率和 1.24 T 的饱和感应。

VITROPERM 712：磁导率为 μ = 12,000、饱和感应为 1.23 T 的铁基纳米晶合金

VITROPERM 250：铁基纳米晶合金，具有低磁导率（μ = 3,000 - 5,000），饱和感应为1.2 T。

VITROVAC：具有最高磁导率和饱和感应≤ 1.0 T 的共基非晶合金。

L2030-W376技术参数

标称尺寸  30x20x15 mm

合金 VITROPERM 500

外径 30mm

内径 20mm

高度 15mm

重量 33g

应用 电力变压器

编号 T60004-L2030-W376-04

具有纳米晶磁芯的磁芯组件

由预组装的堆叠纳米晶环形磁芯制成的单导体扼流圈是一种易于安装且有效的

解决方案，可解决大型变流器、风力发电机和其他应用中的承受电流问题或共模干扰电流。

在这里，经常出现由谐振现象引起的高振幅干扰电流（峰值从几个10 A到100 A以上），通常以短路的形式出现，

即高频电流峰值。对于这些应用，VAC提供预组装的内核堆栈，可以轻松安全地集成到现有应用中，毫不费力。
