interapp ER手动超控功能转舌锁电动推杆PA6外壳

致动器 / 电动

ER - 转舌锁电动推杆，带手动超控功能

转舌式电动推杆，PA6外壳，UL 94 V-0，带安全手动控制，扭矩 10-20-35-60-100N。

适用于 HVAC 和室内应用。

多电压执行机构：

- 100V 至 240V 50/60Hz（100V 至 350V DC）

- 15V 至 30V 50/60Hz（12V 至 48V DC

产品特点

- 扭矩范围 Md = 10-20-35-60-100 牛米

- 限位开关 4 个可调限位开关，5A（2 个内部限位开关 + 2 个外部限位开关）

- 加热电阻 ER 10 + 20 7 W，ER 35 + 100 10 W 受控

- 额定负载 ED = 50%

- 防护等级 IP66

- 温度范围 -10ºC ÷ 55ºC （故障安全：-10ºC ÷ 40ºC）

- 电子扭矩限制器，故障反馈继电器

选项故障安全位置：（代码 ER...S）

- 断电时，阀门回到初始位置。

- 与上述执行机构相同，但带有额外的故障安全模块（温度范围 -10ºC ÷ 40ºC），但 ER35 除外，带有安装法兰 F03-F04-F05。

F03-F04-F05法兰。

- 电池电量指示器。

- 2 分钟后关闭电源，避免电池放电。

- 电池更换方便快捷。

- 订货时提供 "常闭 "或 "常开 "两种初始安全位置设置。

带定位器 POSI 的选项：（代码 ER...P）

- 与上述多电压（慢速）执行机构相同，但带有附加模块 POSI，ER10 除外。此外，使用工作时间更长的 ER20

见下表）。

- 可自行配置的输入信号 4-20mA、0-20mA 或 0-10V。

- 可逆输入信号（20-4mA）。

- 电子扭矩限制器，故障反馈继电器。

技术规格

市场细分

水处理

暖通空调和游泳池

灌溉

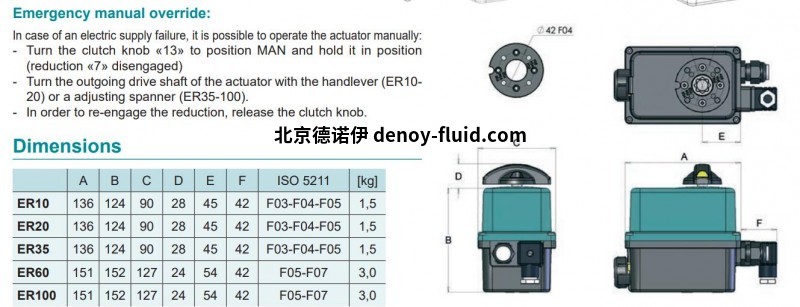

紧急手动控制：

在供电故障的情况下，可以手动操作执行机构：

- 将离合器旋钮 "13 "旋至 MAN 位置，并保持在该位置（减速装置 "7 "处于分离状态）。

(减速装置 "7 "脱开）

- 用手柄（ER10- 20）或调整扳手（ER10- 20）转动执行机构的外驱动轴。

20）或调整扳手（ER35-100）转动执行机构的输出传动轴。

- 为了重新接合减速器，松开离合器旋钮
