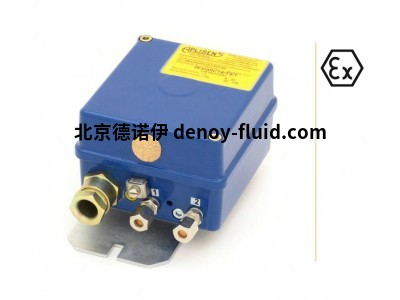

aplisens A201转换标准模拟电信号信号气互变送转换器

与输入信号成比例的恒定磁场、

与由金属压力产生的力矩进行比较。

气动输出信号。

改变变送器工作的直接方式（"直接 "或 "反向 "工作）。

直接 "或 "反向 "工作） 可通过改变

通过改变线圈的电流流向和修正

变送器的调节。

技术细节

- 输入标准信号 4...20 mA; 0...20 mA

- 输入反相信号 20...4 mA; 20...0 mA

- 输出信号 20...100 kPa; 60...300 kPa

- 输入电阻 ≤

- 基准误差 0,6

- 滞后 0,25

- 额外错误：

压力供应变化引起的误差，最大不超过 10% 0,5%

O

环境温度每变化 10 摄氏度，最大误差为 0.8%

振动范围

10 ... 60 Hz，振幅<0.35 mm

60 ... 500 Hz，加速度 5g max 1%

形成磁常数和换向磁场反应

在强度为 100 A/m, 50 Hz 时（根据 PN-EN 6100-4-8:1998），最大 0.5 允许的基准误差

辐射磁场的形式干扰

由电压产生的一系列快速瞬态干扰

峰值为 2 KV（根据 PN-EN 6100-4-4:2002），最大允许误差为 0.5

来自 0.5 KV 电压浪涌的磁场（根据 PN-EN 6100-4-5:1998），最大允许误差为 0.5

 - 压力供应 140 ±14 kPa; 400 ±40 kPa

无线电频率为 10 V/m.，频率范围为

80 MHz 至 1 GHz（符合 PN-EN 6100-4-3:2002），最大 0.5 允许误差基数

 - 工作位置可选

250W

，在所选位置上校正为 0

- 在 pz= 140 kPa 时，自身空气消耗量最大为 0.35 kg/h

- pz= 140 kPa 时最大耗气量为 7.5 kg/h

- 火花安全特性 II 2 G EExia

 IICT6/T5/T4

- 证书 KDB 04 ATEX 026X

信号转换器 I/P 型号 A201

 输入：4...20 mA；0...20 mA

 输出：0.2...1bar；0.6...3bar

 ATEX 证书

A201 型电-气互感器是

用于转换标准模拟电

信号，范围为 20...kPa 或

60...300kPa 的标准模拟电信号。

工业系统。

该变送器与电子

自动化系统的执行元件。

变送器的工作原理是通过比较

线圈在恒定磁场中产生的力矩规则。
