Schubert & Salzer滑动闸阀8020-GS1开关性能高

Schubert滑动闸阀8020-GS1实现数百万次开关

Schubert & Salzer滑动闸阀

规则可以如此简单......40 多年前，Schubert & Salzer Control Systems 在控制阀领域开辟了新天地：

我们开发了滑式浇口控制阀，这是一种紧凑、轻便且高精度的阀门。它的工作原理已经激发了莱昂纳多·达·芬奇的灵感。

时至今日，它仍满足对控制阀的最高要求。

滑动闸阀类别

隔膜驱动

活塞驱动

电机驱动

减压阀

手动驱动

调整面板

滑闸阀的设计原理

滑动闸阀的特点是功能单元的特殊节流阀，该阀门仅由两个相互滑动并相互密封的开槽盘组成。

一个密封垫圈垂直于壳体内的流动方向固定，具有一定数量的横向槽。

具有相同槽布置的第二个旋转对齐的圆盘垂直于其移动，从而改变流动横截面。施加的压差将活动圆盘压在固定圆盘上。

滑动闸阀的优点

驱动力小、设计紧凑、重量轻

使用寿命长，磨损小，运行成本低

高动态精确控制

开关性能高，开关时间极短

KVS值高，易于更换

低噪音和抗气蚀

高密封性，低泄漏，得益于功能原理

组装简单，组装维修方便

降低能耗，降低绝缘损耗

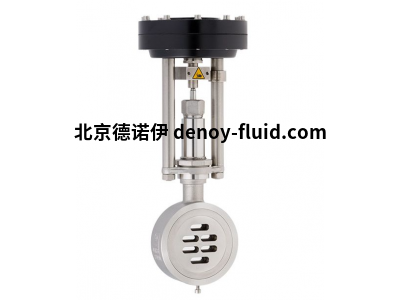

Schubert & Salzer隔膜驱动滑动闸阀

低摩擦和加强膜片驱动器以其高控制质量和长使用寿命给人留下深刻印象。

坚固耐用的扁平隔膜在很宽的范围内具有机械和热弹性，可实现数百万次开关变化。

技术参数

大小：DN15 - DN150

公称压力：PN 10/40型

材料：不锈钢 1.4408，碳钢 1.0619

温度：介质温度：-60 °C 至 350 °C

连接 中间法兰设计

型号

8020

8021

8023

8024

8026

8028

8621

Schubert滑动闸阀8020-GS1实现数百万次开关
