Schubert 球形扇形阀4030磨损极小
Schubert & Salzer 球形扇形阀
Schubert & Salzer 的球形扇形阀用于各种要求苛刻的截止和控制任务，特别是对于肮脏、磨蚀性和糊状介质。
这种阀门设计的特点是驱动比极大，流量大。
由于球形扇形阀的特殊设计，流动介质的全部力被轴承轴颈吸收。因此，气动和电动驱动需要非常低的操作力。
球形扇形阀的设计原理
这些截止阀和控制阀的核心是一个 90° 可旋转的球形扇区作为节流装置。在恶劣的操作条件下，
球形扇区通过外壳中易于更换的座环密封介质。球扇区的一部分用于关闭，
另一部分的孔直径通常约为公称阀门直径的 80%。为了避免在热载荷或机械载荷下产生张力，
轴承和轴封安装在轴承座的摆动轴承衬套中。轴封通过带有集成弹簧元件的自调节 PTFE 填料进行。
球扇形阀具有中心轴承和稳定的轴承轴颈。因此，在旋转运动过程中，球扇区不会从阀座密封件上抬起。
恒定的驱动扭矩几乎不受压差变化的影响。
球扇阀的优点
即使对于肮脏、磨蚀性和糊状介质，磨损也极小
在较宽的控制范围内实现精确控制
轴承轴颈导致的驱动力低
高KVS值
坚固紧凑的设计
使用寿命长，运行成本低
易于维护和维修
无流动偏转
由于采用椭圆形流动几何形状，无需纸浆脱水

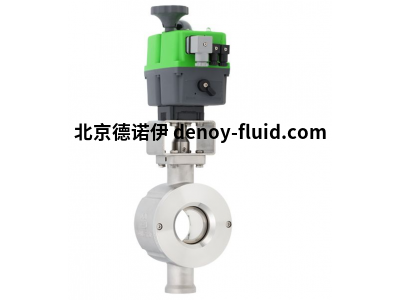

4030 – 球形扇形电动阀
4030 型球形形马达阀用于许多工艺工程过程，用于关闭和控制任务，特别是磨蚀性、糊状和纤维状流体。
该系列的特点是高的驱动比（300：1）和高流速。
技术参数
大小：DN 25 - DN 300
公称压力：
DN25 - DN50：PN40、ANSI#300、ANSI#150
DN65 - DN100：PN25，ANSI#150
DN125 - DN300：PN16，ANSI#150
材料：不锈钢 1.4408 / 1.4404
温度：介质温度 -40 °C 至 220 °C，取决于密封设计。
应用 液体、悬浮液和气体，无论是否被污染、磨蚀性或糊状。
电机驱动
控制驱动器或三点驱动器
电压 230 VAC， 115 VAC， 24 VAC，
400 伏，24 伏直流电
