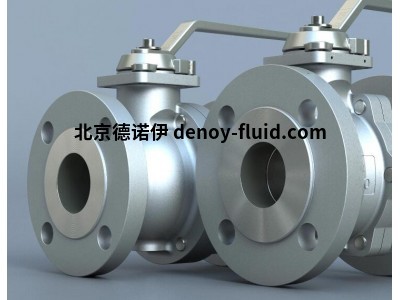

bray KM 20/21双向零泄漏端口全通径法兰钻孔式球阀

技术规格

法兰球阀 - KM 20/21

尺寸范围

DN 15至200

温度范围

-60°C至200°C

最大许用操作压力

40 bar

端口

全通径

测试标准

双向零泄漏

EN 12266 A级

设计标准

EN 12569 | EN 593 | NE 167

法兰钻孔

EN 1092-1 PN 10、PN 16、PN 25、PN 40

结构长度

EN 558 1系列 | 27系列

逸散性排放

ISO 15848-1 | TA-Luft VDI 2440

阀体材料

碳钢（EN 1.0619），不锈钢（EN 1.4408）

球体材质

不锈钢（EN 1.4408），不锈钢（EN 1.4404）

阀杆材料

不锈钢（EN 1.4462）

阀座材料

PTFE/25% GFR，PTFE/50% VA，纯PTFE（FDA）

应用

化学气体、化学液体、石油化工、食品和饮料、制药、水和废水处理

特点和优势

Kugelhahn Müller法兰球阀采用免维护且耐用的可调节动负载PTFE阀杆密封或O型圈密封系统，使用经过认证的包装。这种设计已被证明可确保极长使用寿命，并满足全球化学工业的最高质量要求。

A. 手动操纵杆

不锈钢可锁定手操纵杆，带位置指示器。

B. 阀体

适用于多行业重型应用的坚固两片式阀体设计。广泛的法兰连接选择。

C. 球

浮动全孔径设计，采用抛光不锈钢材质。

D. 阀座

阀座设计确保在所有压力和温度条件下实现双向零泄漏密封。

E. 阀杆

根据ISO 5211规范设计的重型防吹出阀杆，采用“双D型”连接，可安装各种手动操纵杆、转接器、执行器和阀杆延长件。

F. 阀体填料

分室阀体密封设计，确保卓越的密封完整性。

G. 阀杆填料

根据ISO 15848-1标准，采用定制设计的高完整性阀杆填料方案，结合自调节的主要和二级密封，以确保一致的扭矩和最高的密封性。

H. PTFE填料

PTFE密封系统采用预加载的贝氏弹簧设计，可根据需要进行重新调节。

I. O型圈填料

O型圈密封系统采用至少三个O型圈的排列方式。

法兰式球阀

KM 20/21

尺寸范围

DN 15至200

温度范围

-60°C至200°C

最大许用操作压力

40 bar
