INOXPA射频柔性叶轮泵RF-20/50双平面驱动用于乳制品、食用油

射频泵是一种柔性叶轮泵。由于设计，这些泵是可逆的，自吸式的，可以从最大 5 米的高度吸入。

这种类型的泵设计用于泵送低粘度和高粘度的产品以及含有颗粒或气体的产品。

主要应用是乳制品、食用油、葡萄酒和饮料的输送。

工作原理

由于泵壳的偏心形状，在吸入侧产生真空，扩大了叶片之间的体积，从而导致产品吸入。

转子旋转，产品从吸入侧输送到输送侧。由于泵壳的偏心形状，在排放侧，叶片弯曲，

减小了它们之间的体积并导致产品排放。

设计和特点

裸轴或紧耦合结构。

可逆和自吸泵。

机加工熔模铸造套管。

叶轮的双平面驱动。

外部单机械密封。

易于维护。

材料

与产品接触的钢制部件 不锈钢 AISI 316L （1.4404） 其他钢制零件 不锈钢 AISI 304 （1.4301）

 灯笼和轴承支架 GG-22

叶轮 CR（氯丁橡胶）

与产品接触的垫片 丁腈橡胶

机械密封：

旋转部碳 （C）

固定部分陶瓷 （Cer）

垫片 NBR

表面光洁度：

内部光亮抛光 Ra<0.8 μm

外部哑光

连接：

DIN 11851

CLAMP

SMS

操作极限

最大流量 28 m³/h

最大工作压力 2 - 4 bar

温度范围(三元乙丙橡胶)  +80°C

最大速度 1450 rpm

型号

RF-02/20

RF-05/25

RF-10/40

RF-20/50

RF-30/65

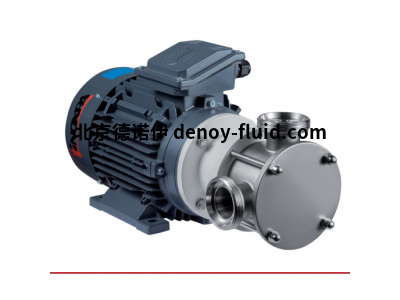

INOXPA射频柔性叶轮泵RF-20/50
