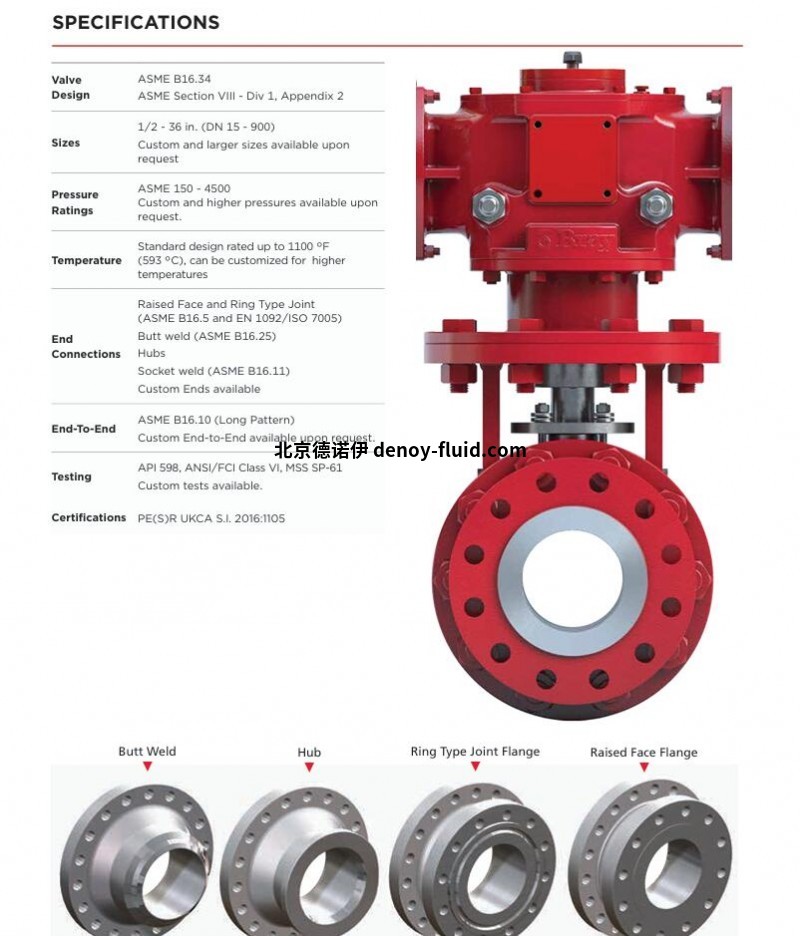

技术规格
恶劣工况球阀 - M1系列
尺寸范围
NPS ½到36 / DN 15到DN 900
可应要求提供更大尺寸
阀体材料
标配锻造件：A105碳钢，A182 F3奥氏体不锈钢，A182 F9合金钢
标配铸件：A216 Gr WCB，A351 GR CF8M，A217 Gr C12合金钢
温度范围
高达1100°F (593 °C)
（更高温度请咨询工厂）
阀杆材料
标配：A638 Gr 660
可选：Inconel，Incoloys，钛，17-4 PH不锈钢，双相不锈钢
最大许用操作压力
ASME 150到4500类，EN 1092 PN10到720
（更高压力请咨询工厂）
阀座材料
标配：410不锈钢，316不锈钢
可选：Inconel，Incoloys，钛，双相不锈钢，17-4 PH不锈钢
球体材质
标配：410不锈钢，316不锈钢
可选：Inconel，Incoloys，钛，双相不锈钢，17-4 PH不锈钢
阀体类型
分体式阀体（二段式和三段式）
设计标准
ASME B16.34、API 608、PED
ASME第八章 - 第1节, 附录2
端部连接
凸面法兰 (ASME B16.5、EN 1092-1)
环行连接 ((ASME B16.5)
对头焊接 (ASME B16.25)
承插焊接
Grayloc®
测试标准
MSS SP61、API 598、ANSI/FCI 70-2、ISO 15848-2
认证
API 607、API 641、CRN、ISO 15848-1、ISO 15848-2、PED、PE(S)R、TR CU
端口
有全通径、标准通径、缩径、特殊通径可选
结构长度
ASME B16.10 (标配长型模式)、EN 558-1
逸散性排放
API 641、ISO 15848-1
应用
电力、石油和天然气、炼油、石化、合成燃料、采矿高压釜、浆料输送、航空航天、钢材、纸浆和造纸
特点和优势
M1系列恶劣工况金属阀座球阀提供极佳的性能和最具挑战性的流控制工况下的可靠性。M1系列隔离阀用于电力、矿产和采矿、石油和天然气、炼油、化工/石化、农业化工和要求绝对安全性和可靠性的特种行业中的高温、高压、腐蚀和侵蚀任务、关键任务和杀伤性服务应用。
M1系列恶劣工况球阀技术优越，具有重型传动系统、360° Mate-Lapped球和阀座、活载填料、重型ISO 5211执行机构安装，这是一种创新的阀杆对准方法，可消除阀杆侧向载荷并确保延长填料的使用寿命以及适当的热喷涂技术，包括HVOF或高速氧气燃料、APS或大气等离子喷涂、等离子转移弧PTA、激光熔覆和其他金属化涂层，在恶劣工况下延长使用寿命，最大限度地缩短停机时间。
M1系列阀门针对特定应用定制设计和制造，并仔细考虑了您的工业流体控制流程所需的工艺条件。我们的工程和工艺应用团队是在设计金属密封球阀方面拥有专业知识的行业领导者，并且会密切分析您的流体条件和工艺化学，包括：温度、压力、热冲击风险、磨蚀、腐蚀、气穴、闪蒸、固体处理和流速，以便选择合适的结构材料和阀门内件。
作为业务遍布全球400个地点的领先球阀制造商，Bray™致力于通过以业内最高质量和工艺设计和制造的高性能恶劣工况球阀为我们的客户创造价值。
电力行业
传统电力
联合循环发电厂
过热蒸汽
浆料排放阀
Hydromet泵隔离
采矿和矿产
加压氧化（POx）
高压酸浸
酸注入
高压釜浆料排放
尾矿
炼油行业
延迟焦化
连续催化重整CCR
流化催化裂化FCC
减粘裂化
加氢处理
恶劣工况球阀
M1系列
尺寸范围
NPS ½到36 / DN 15到DN 900
可应要求提供更大尺寸
温度范围
高达1100°F (593 °C)
最大许用操作压力
ASME 150到4500类，EN 1092 PN10到720
