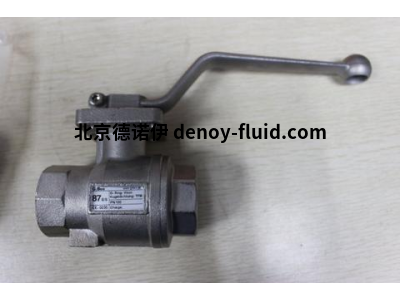

BEE球阀 D100系列：坚固可靠的高性能流体控制解决方案

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

在石油化工、电力、水处理等严苛工业环境中，对流体控制阀门的要求近乎苛刻——它们必须在高压、高温、腐蚀介质或频繁操作的挑战下，依然保持零泄漏、长寿命、低扭矩的性能。BEE球阀的D100系列正是为满足这些严苛需求而精心设计的工业级球阀，凭借其工程设计和制造品质，成为众多关键流程中的信赖之选。

一、D100系列核心设计理念：可靠性与高性能的融合

D100系列球阀的核心设计理念围绕以下几个关键点展开：

1.      坚固耐用的阀体结构： 通常采用优质锻造碳钢（如A105）、不锈钢（如CF8M/316SS）或合金钢材料制造，经过精密加工和严格质量控制。阀体设计充分考虑了承压能力，符合甚至超过ASME B16.34、API 6D等国际标准要求。

2.      密封性能：

o    先进的阀座设计： 提供多种阀座选择（如金属密封、软密封、防火安全型），以适应不同介质、温度和压力需求。软密封（如PTFE、RPTFE、PEEK）在常温常压下提供近乎零泄漏的优异表现；金属密封（如硬质合金）则专为高温高压、磨损性强或超低温等工况设计。

o    可靠的自泄压设计： 中腔异常升压是阀门潜在的安全隐患。D100系列通常在中腔设计有自动泄压结构（如通过阀座），当中腔压力异常升高超过阀座密封力时，能自动向低压侧泄放，有效保护阀门和管道系统安全。

o    防火安全设计： 符合API 607/6FA、ISO 10497等防火测试标准。在火灾发生时，软密封材料可能烧毁，此时特殊的金属-金属辅助密封结构（如阀杆与球体、阀座与阀体）能继续提供一定程度的密封，阻止介质大量外泄，防止灾情扩大。

o    防静电设计： 球体与阀杆、阀杆与阀体之间设计有导电弹簧或结构，确保静电能够顺利导出，避免因静电积聚引发火花，在易燃易爆环境中至关重要。

3.      低扭矩操作与长寿命：

o    精密研磨的球体： 球体表面经过高精度研磨，确保的圆度和光洁度，与阀座形成佳密封线，同时显著降低操作扭矩。

o    高性能轴承设计： 在阀杆支撑和球体转动部位采用低摩擦系数的轴承（如自润滑轴承、滚动轴承），进一步降低启闭扭矩，使阀门操作更轻便，尤其在大口径阀门上优势明显，并延长阀门使用寿命。

o    优化的阀杆密封： 采用多重填料密封（如石墨环、PTFE V型环组合），并配置弹簧加载的活载荷填料压盖，确保阀杆在长期使用和温度变化下始终保持可靠密封，防止外漏。填料函深度设计合理，便于维护时添加或更换填料。

4.      广泛的适用性： 通径范围覆盖广（常见DN15~DN600 / ½”~24”），压力等级多样（如Class 150~Class 2500 / PN16~PN420），连接方式灵活（法兰式、对焊式、承插焊式、螺纹式），材料选择丰富，使其能够广泛应用于水、蒸汽、油品、天然气、化工介质、泥浆等多种流体控制场合。

二、D100系列典型应用领域

得益于其坚固可靠的设计和优异的性能，BEE D100系列球阀在以下关键工业领域发挥着重要作用：

·         石油与天然气： 上游井口装置、集输管线、炼油厂、LNG接收站等，用于控制原油、天然气、成品油及各种工艺介质。

·         化工与石化： 各类化工厂、化肥厂、乙烯装置等，用于控制腐蚀性、有毒、易燃易爆或高纯度化学介质。

·         电力工业： 火电厂、核电站的蒸汽系统、给水系统、冷却水系统、锅炉排污等。

·         油气储运： 油库、码头、长输管道的主线截断、站场阀门等。

·         海洋工程： 海上平台、FPSO等严苛环境下的流体控制。

·         水处理： 大型水厂、污水处理厂、海水淡化厂的管路控制。

·         工业流程： 造纸、制药、食品饮料（需符合卫生要求）、采矿等行业的通用流体控制。

三、D100系列型号详解与选型指南

BEE球阀的型号编码通常包含丰富的信息，用于精确标识阀门的规格、材质、压力等级、连接方式、操作方式、密封类型等关键参数。以下是D100系列常见的型号组成部分及其含义（请注意，具体编码规则可能因BEE内部标准或客户要求略有差异，以下为通用性解析）：

典型型号结构示例： D100 - [尺寸] [压力] - [连接方式] - [球体/流道] - [阀座/密封] - [操作方式] - [附加选项]

核心要素解析：

1.      系列号： D100 - 明确标识这是BEE的D100系列球阀。

2.      [尺寸]：

o    通常以公称通径 DN (如 DN50, DN100, DN200) 或英制 NPS (如 2”, 4”, 8”) 表示。有时在型号中会简化表示为数字（如 050, 100, 200）。

3.      [压力]：

o    表示压力等级，常用标准：

§ 150 (Class 150)

§ 300 (Class 300)

§ 600 (Class 600)

§ 900 (Class 900)

§ 1500 (Class 1500)

§ 2500 (Class 2500)

§ 或 PN 系列： 16, 25, 40, 63, 100, 160, 250, 320, 420 等。

o    在型号中通常直接使用数字表示压力等级（如 150, 300, 600）。

4.      [连接方式]：

o    F / RF / FF： 法兰连接 (Raised Face / Flat Face)

o    W / BW： 对焊连接 (Butt Weld)

o    S / SW： 承插焊连接 (Socket Weld)

o    T / NPT / BSP： 螺纹连接 (NPT, BSPP, BSPT)

5.      [球体/流道]：

o    F： 全通径 (Full Bore) - 球体通道孔径等于或大于管道内径，压降极小。

o    R： 缩径 (Reduced Bore) - 球体通道孔径小于管道内径，结构更紧凑，重量更轻，成本略低。

6.      [阀座/密封]：

o    S： 软密封 (Soft Seat) - 常用材料 PTFE, RPTFE, Nylon, PEEK 等。

o    M： 金属密封 (metal Seat) - 常用材料 304SS, 316SS, Stellite, Inconel 等。

o    F： 防火安全型 (Fire Safe) - 具备软硬双重密封结构。

o    D： 双截断与泄放 (DBB - Double Block & Bleed) - 特殊设计，允许在阀门关闭时通过泄放口验证两侧密封性并排出中腔介质。

7.      [操作方式]：

o    H： 手动操作 (手柄 Lever / 手轮 Handwheel)

o    G： 齿轮箱操作 (Gear Operated) - 用于大口径或高压阀门降低操作扭矩。

o    A： 气动执行器 (Pneumatic Actuator) - 单作用弹簧复位 (SO) 或双作用 (DA)。

o    E： 电动执行器 (Electric Actuator)。

o    HY： 液动执行器 (Hydraulic Actuator)。

8.      [附加选项]：

o    E： 防静电装置 (Anti-Static Device)。

o    L： 锁紧装置 (Locking Device)。

o    D： 排水/排气塞 (Drain/Vent Plug)。

o    ISO： 符合ISO 5211安装平台标准。

o    BK： 加长阀盖 (Extended Bonnet) - 用于高温或低温保温。

o    CS： 碳钢阀体 (Carbon Steel Body)。

o    SS： 不锈钢阀体 (Stainless Steel Body - 需指明304, 316, 双相钢等)。

o    AL： 合金钢阀体 (Alloy Steel Body)。

四、D100系列典型型号列表示例 (基于常见配置)

(重要提示： 此表为基于D100系列常见配置的示例性型号列表。BEE公司的实际产品型号编码规则、可选配置及后缀可能更加详细或存在差异。实际选型时，务必参考BEE发布的新、完整的D100系列产品样本、技术规格书或直接咨询BEE技术销售人员，提供详细的工况参数（介质、温度、压力、管道标准、功能要求等），以获得精确匹配的型号推荐和完整报价。)

五、选型关键考虑因素

为您的应用选择合适的D100系列球阀，请务必明确以下信息：

1.      流体介质： 类型（水、蒸汽、油、气、化学品等）、成分、状态（液态、气态、浆液）、腐蚀性、毒性、易燃易爆性。

2.      工作条件： 大工作压力、大工作温度、小工作温度、压差。

3.      管道参数： 公称通径 (DN/NPS)、管道材料、连接标准（如ASME B16.5, B16.25, B16.11）、法兰面形式（RF, FF）。

4.      功能要求： 开关型还是调节型？是否需要全通径（压降要求）？是否需要防火安全认证？是否需要防静电？是否需要DBB功能？是否需要泄放口？

5.      操作要求： 手动、齿轮、气动、电动或液动？气动/电动执行器的故障位置要求（故障开FO, 故障关FC, 故障保持FL）？开关时间要求？是否需要位置指示器/限位开关？

6.      环境条件： 室内/室外？环境温度？是否有爆炸危险（需ATEX/IECEx认证）？是否有高湿度、盐雾等腐蚀环境？

7.      标准与认证： 项目或行业是否有强制要求的标准（如API 6D, ASME B16.34, ISO 17292, TA-Luft, SIL）？是否需要特定认证（如PED, CRN, GOST）？

结论

BEE球阀D100系列代表了现代工业球阀的高性能与可靠性标准。其坚固的构造、多样的密封选择（满足从常温软密封到工况金属密封及防火安全需求）、低扭矩设计、完善的安全特性（防静电、自泄压）以及广泛的尺寸、压力和连接方式选择，使其成为应对苛刻工业流体控制挑战的理想解决方案。通过理解其型号编码规则和关键选型因素，工程师和采购人员能够精准地为特定应用选择匹配的D100阀门，确保流程安全、高效、持久稳定地运行。在选择时，务必与可靠的BEE授权供应商或技术代表紧密沟通，获取准确的产品信息和选型支持。
