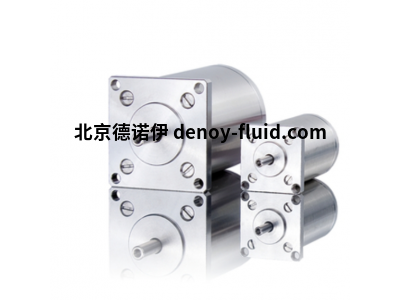

phytron步进电机VSS 43.200.1,2-UHVG-4LP真空中精确定位

通过多年的太空专用材料经验，Phytron专注于具有最小分子脱气和高耐热性的材料。这是在科学和医学应用中获得高真空质量和纯测量结果的先决条件。步进电机特别适合在真空中精确定位，因为即使没有灵敏的反馈传感器，它们也可以精确定位。这意味着Phytron VSS/VSH步进电机也可以用于特别具有挑战性的环境条件（辐射、低温以及在太空中的改良形式）。由于步进电机不会产生抖动效应，因此该技术适用于光学仪器、反射镜、天线

Phytron VSS/VSH系列在德国制造。你有特殊要求吗？我们很乐意为您的应用开发量身定制的驱动器

技术细节

•两相步进电机

•保持扭矩为3.4 mNm至13 Nm

•直径19至125 mm

•标准步骤编号200

•1.8°时步进精度为5%

•工作电压功率放大器尺寸19至57：70 VDC尺寸80至126：120 VDC

•排气口，以避免气体夹杂

选项

•VGPL精密行星齿轮或谐波传动齿轮

•热电偶类型KTC/铂探头Pt100

•分解器

•第二轴端

结构设计

通常，在较高的真空等级中，所有结构元件，如外壳、法兰和轴，都是由不锈钢制成的。后法兰上的排气孔也使

发动机的快速排气和通风，并确保不会出现气体夹杂。磁环的所有结构元件基本上都是耐腐蚀的。这也允许在正常环境中进行临时处理。

抗辐射性

随着真空等级的提高，电机被设计用于更高的辐射暴露，因此它们也可以在辐射源附近使用（例如在医学和研究中）。虽然精细真空电机只能在剂量不超过10 J/kg的情况下安全使用，但超高压电机可以在剂量不高于106 J/kg的条件下安全运行。如果发动机不是为辐射而设计的，不仅所有的绝缘层都会受到影响，尤其是粘合剂会使滚珠轴承的润滑脂退化，变得坚韧，降低效率，最终堵塞发动机。

VSS 43.200.1,2-UHVG-4LP

额定电压：70v

电流/相位输入A：1.2

电阻/相位Ω：2.6

感应/相位mH：5.2

保持转矩mNm ：235

保持力矩mNm: 7

转子的质量惯性kg cm2：0.077

轴向载荷N：20

径向载荷N：40

重量kg：0.52

步进电机VSS / VSH型号

VSS19

VSS20

VSS25

VSS26

VSS32

VSS33

VSS 42

VSS 43

VSS 52

VSS 56

VSS 57

VSH 80

VSH 100

VSH 126
