ringspann完整飞轮FBL 82SFZ带联轴器用于超速离合器

带齿片的轴联轴器，有三种类型可供选择

应用为

超速离合器

特征

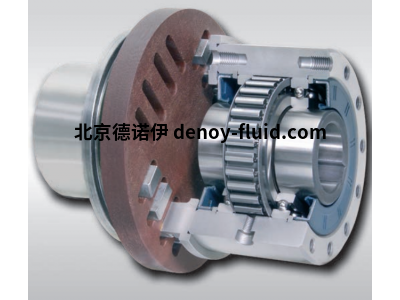

带 RINGSPANN 轴联轴器的完整飞轮 FBL 是带滚珠轴承的密封式散轮，用于连接两个轴。它们提供充油并准备安装。

除标准型外，还有两种其他类型可延长使用寿命。

额定扭矩可达 8 000 Nm，

缸径可达 140 mm。有许多标准孔可供选择。

扭转刚度 RINGSPANN-Shaft 联轴器可以接受较大的径向和角度错位，而不会产生影响相邻轴承的反作用力。

我们可以根据要求为您提供性能数据。

应用实例

完成自由轮FBL 82SFZ作为超越离合器在传送带系统的驱动单元附加

蠕变驱动。带联轴器的飞轮设置在主电机和爬行驱动器之间。当蠕动

驱动器工作时，飞轮处于驱动状态，低速驱动皮带。在正常运行中(空转运行)，主电机驱动和外圈超限，

因此爬行驱动自动脱开。这里

的速度很高，使用了Z型斜楔提升器;斜楔在无接触的空转运行中工作，因此没有磨损。

FBL 82SFZ技术参数

额定扭矩 1000Nm

内环速度 580rpm

外环超限 1 600 rpm

外环转速  1450rpm

重量 14.2kg

安装

联轴器的柔性盘在安装时必须轴向

自由，以便飞轮中的滚珠轴承不会

因热膨胀而变形。

包括紧固螺钉在内的联轴器是松动

的。根据所需的空转方向，轴耦合

可以安装在空转的右侧或左侧。

轴的公差必须是ISO h6或j6。
