关于ELBE
这是一家生产车辆和机械工程驱动解决方案的家族企业和市场领先公司。
官方网站：https://elbe-group.de/en/products/
德国Elbe主要产品有:德国ELBE万向联轴器、德国ELBE万向节、德国ELBE离合器、德国Elbe传动轴、德国ELBE十字轴。
万向联轴器及elbe主要产品介绍
一、联轴器所联两轴的相对位移
制造误差
安装误差 被连接的两轴不能精确对中
受力变形
设计需要
两轴线的相对位移包括：轴向、径向、角度、综合
二、联轴器的分类
联轴器分为；
1.刚性联轴器
2.挠性联轴器
刚性联轴器又分为；
凸缘联轴器
套筒联轴器
夹壳联轴器
挠性联轴器又分为；
无弹性元件联轴器
有弹性元件联轴器
无弹性元件联轴器细分；
齿氏联轴器
十字滑块联轴器
滑块联轴器
万向联轴器
滚子链联轴器
有弹性元件联轴器细分；
弹性套柱销联轴器
梅花形弹性联轴器
轮胎联轴器
膜片联轴器
星形弹性联轴器
万向联轴器作用:
传递两相交轴之间的动力和运动，而且在传动过程中，两轴之间的夹角还可以改变。
万向联轴器有多种结构形式，例如：十字轴式，球笼式、轴承式等。
elbe品牌万向轴主要为十字轴式。
elbe万向联轴器系列；
0.100，0.200，0.300，0.400，0.500，0.600，0.700，0.800
系列介绍；
0.100系列
最大偏转角度35°，法兰或轮毂连接，最大扭矩35000Nm
0.200系列
最大偏转角度45°，轮毂连接，最大扭矩1300Nm。
0.300系列
最大偏转角度45°，法兰连接，最大扭矩15200Nm。
0.400系列
双万向节，最大偏转角度55°，最大扭矩6100Nm
0.500系列
带长转向轴的双万向节，最大偏转角50°，最大扭矩16900Nm。
0.600系列
精密万向轴，滚针轴承接头，最大偏转角45°，
最大扭矩250Nm，最大转速5000rpm。
0.700系列
销和块万向轴，滑动轴承接头，最大偏转角度45°，
最大扭矩450Nm，最大转速1000rpm。
0.800系列
球窝万向轴，球型接头，最大偏转角35°，
最大扭矩1370 Nm，最大转速500rpm。
完整型号:
0. 105. 100. 0001
尺寸代号
Smin=(压缩后最小长度） 工厂每个类别有一个最小尺寸，客户需要提供实际尺寸。
X=(可伸缩长度） 一般为固定值
注意：如果万向轴为固定长度，不可伸缩的类型，则不需要提供X值。
示例：
0.105.100 S=280mm X=25mm

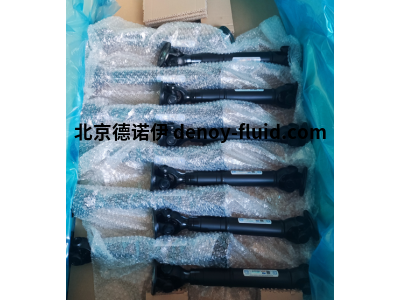

库存产品；
型号：0.107.110
压缩长度 S= 420mm 伸缩长度 X= 70mm
法兰直径：Ø75mm
两端各6个ø6mm连接孔
管径=Ø40mm
额定扭矩= 920 Nm
最大扭矩= 1200 Nm
德国制造ELBE 万向联轴器（万向节）及主要产品介绍
