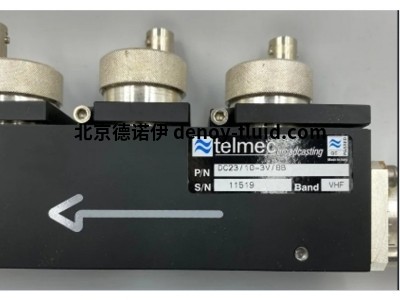

TELMEC AST-1003 用于 ATC 应用的滤波器和合路器

一、公司概况

1. 郭世舟 QQ：2335451726   手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn

   基本信息
   TELMEC 于 1976 年在意大利佛罗伦萨成立，专注于高精度机械和机械领域，使命是提供过滤和组合解决方案，解决无线电通信站点中的问题，主要开发和制造运行频率拥挤的无线电站点所需系统和组件，确保无干扰运行。其专有技术源于在空对地无线电通信领域长达四年的研发活动。

2. 业务重点

   • 依客户要求开发最具成本效益的射频系统解决方案。

   • 通过精心选材与精细构造，实现最佳电气性能和热稳定性。

   • 为无线电站点提供高质量的标准滤波器、合路器、耦合器生产。

   • 根据客户配置在工厂调整产品并准时交付。公司组织的力量体现于产品质量以及为客户提供的成本支持，秉持质量理念，对制造过程高标准把控，严格控制组件尺寸和表面光洁度。

二、用于 ATC 应用的相关产品

1. 滤波器与合路器作用
   基站的发射机和接收机组通过多耦合网络耦合到单个天线中，可提高基站效率；通过提供合适滤波器，能实现发射器和接收器间的高度隔离，获得所需选择性和低插入损耗。产品采用机械腔制造，涵盖 VHF 和 UHF 频率范围内的带阻、带通陷波滤波器和合路器，组合器用于组装不同大小的型腔，配置有星形、歧管和双桥等形式。

2. VHF 系列腔体

3. TELMEC AST-1506 系列

4. TELMEC AST-1034 系列

5. TELMEC AST-1360 系列

6. TELMEC AST-1023 系列

7. TELMEC AST-0610 系列

8. TELMEC AST-1003 系列

9. TELMEC AST-0108

10. TELMEC AST-0152

三、VHF 自动调谐带通滤波器产品介绍

​

1. VHF 210 双腔自动调谐带通滤波器（FPBA210-V/2）

   • 关键特性：5 个单元双耦合腔自动调谐，是紧急站点关键因素，具备高选择性、扩展的频率范围和快速调谐时间，现场操作便利，独立调谐能力和精度可提供最佳软件控制匹配性能，还提供自定义数据接口。

   • 电气规格：频带为 112 - 156 兆赫，阻抗 50 Ω，最大功率 200W 连续波，接口包含以太网、RS232、RS485 或 RS422。

   • 机械规格：连接器类型为 N 内螺纹，尺寸是 19 英寸机架，5HU，深度 690 毫米，工作温度在 - 10°C 至 +55°C，调优方法为自动、伸缩式机芯。

   • 性能指标：驻波比≤ 1.6 ： 1，调整时间 Typ.6 秒，Insertion Loss 小于 2dB，选择性 > 30 dB（± 0.4% 时）。

2. 085 VHF 双腔自动调谐带通滤波器（FPBA085-V/2）

   • 关键特性：在空间有限时是关键因素，同样具备高选择性、扩展频率范围和快速调谐时间，便于现场操作，有独立调谐能力和精度以提供最佳软件控制匹配性能，也提供自定义数据接口。

   • 电气规格：频带为 112 - 156 兆赫，阻抗 50 Ω，最大功率 50W 连续波，接口为以太网、RS232、RS485 或 RS422。

   • 机械规格：连接器类型为 N 内螺纹，尺寸是 1/2 19 英寸机架，2HU，深度 580 毫米，工作温度在 - 10°C 至 +55°C，调优方法为自动、伸缩式机芯。

   • 性能指标：回波损耗 > 14 分贝，调整时间典型值 4 秒，Insertion Loss 小于 2dB，选择性 > 20 dB @ ± 0.4% f0，> 35 dB @ ± 1 % f0
