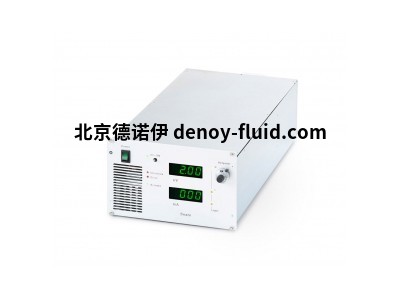

德国ADL离子束供电电源GG系列工业镀膜工艺专用
德国ADL离子束供电电源GG系列工业镀膜工艺专用
ADL（Analoge und Digitale Leistungselektronik GmbH）的离子束供电电源是专为工业涂层、半导体制造等场景设计的精密设备，其组成与功能紧密围绕离子束的稳定生成和工艺控制展开。以下结合 ADL 产品特性及行业通用技术，详细解析其核心组成部分：
一、核心功能模块
1. 高压电源模块
作用：为离子束的加速和聚焦提供高电压（通常数千伏至数万伏）。
技术实现：
高频开关技术：采用 IGBT 或 MOSFET 逆变器，将输入直流电压转换为高频交流电，通过变压器升压后整流为稳定高压直流输出。
模块化设计：如 ADL 的 GG 12 系列支持单极或双极脉冲输出，可灵活配置电压范围（如数百伏至千伏级），适配溅射工艺中对离子能量的精确需求。
典型参数：ADL 加速器电源输出可达 1000V/3A，放电电源输出 150V/6A，中和器电源提供多组低压（如 33V、25V）以支持离子源的协同工作。
2. 电流调节与反馈控制模块
作用：实时监测并调节输出电流，确保离子束的稳定性和工艺重复性。
技术特点：
DSP 控制技术：如 GG 12 系列通过数字信号处理器（DSP）实现高精度电流控制，动态响应电弧等异常状态，调节精度优于 1-2%。
全自动电弧管理：当离子束发生电弧放电时，系统自动调整参数或触发保护，避免设备损坏。
应用场景：在半导体镀膜中，该模块可确保涂层均匀性；在硬质工具涂层中，能优化离子注入深度。
3. 输入与接口模块
输入处理：
AC-DC 转换：将 230V/50-60Hz 市电整流为直流，经滤波后为后续模块供电。
宽输入范围：部分型号（如 ADL LPS 系列嵌入式电源）支持 8-36V 直流输入，适配不同电压等级的工业平台。
通信与控制接口：
可编程逻辑接口：允许用户预设复杂的电压 / 电流输出曲线，支持远程监控和参数调整。
多协议兼容：如 RS485、CAN 总线等，可集成到工厂自动化系统中。
4. 保护与安全模块
多重硬件保护：
过压 / 过流保护：当输出异常时，快速切断电路以防止设备损坏。
过温保护：内置温度传感器，触发冷却系统或降额运行，避免热失控。
安全联锁：与真空腔室、离子源等设备联动，确保在非安全状态下无法启动高压输出。
5. 冷却与散热模块
散热设计：
水冷系统：如 ADL 的 GX 系列采用水冷夹套，有效降低高功率运行时的温升。
风冷优化：嵌入式电源（如 LPS 系列）通过紧凑结构和低功耗设计减少散热需求，同时支持风扇辅助冷却。
热管理策略：根据负载动态调整冷却强度，平衡能效与稳定性。
二、关键组件与材料
1. 变压器与电抗器
高压变压器：采用高磁导率铁氧体或纳米晶材料，实现高效能量传输，同时降低体积和重量。
输出电抗器：抑制高频纹波，确保直流输出的平滑性。
2. 功率器件
IGBT/MOSFET 逆变器：用于高频开关，支持快速响应和低功耗运行。
高压整流二极管：采用碳化硅（SiC）或氮化镓（GaN）器件，提升效率和耐高压能力。
3. 传感器与反馈元件
霍尔效应电流传感器：非接触式测量输出电流，精度可达 0.1%。
分压电阻网络：用于高压采样，反馈至控制电路实现闭环调节。
三、应用场景与定制化设计
ADL 电源可根据不同需求进行模块化配置：
半导体镀膜：采用双极脉冲输出（如 GG 12 系列），减少离子轰击对基底的损伤，提升薄膜附着力。
硬质涂层：结合中和器电源（如 ADL 中性 izer 模块），平衡离子束电荷，避免材料表面电荷积累。
航天推进：轻量化设计（如 LPS 系列）支持 - 40°C 至 + 85°C 宽温运行，满足空间环境的高可靠性要求。
四、技术演进与行业趋势
智能化控制：集成 AI 算法预测设备故障，优化工艺参数（如涂层厚度均匀性）。
固态化与小型化：采用固态继电器替代机械开关，减少体积并提升寿命。
能源效率提升：通过软开关技术（如准谐振拓扑）降低开关损耗，效率可达 95% 以上。
ADL 离子束供电电源以高压稳定性、动态响应能力和模块化灵活性为核心设计目标，其组成涵盖从输入处理到安全保护的全链条技术。通过 DSP 控制、高频开关和智能反馈，ADL 电源在工业镀膜、半导体制造等领域实现了高精度离子束调控，同时通过定制化设计适配多样化应用场景。未来，随着材料科学和控制技术的进步，ADL 电源有望在能效、智能化和小型化方面进一步突破。
德国ADL离子束供电电源GG系列工业镀膜工艺专用
