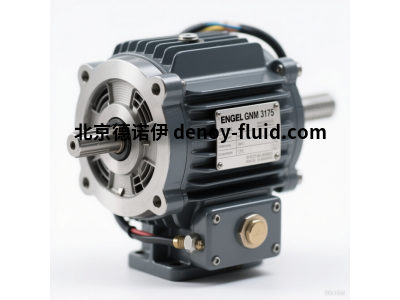

ENGEL GNM 3175 直流电机：750W功率密度与高效运行的完美平衡

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

在追求精密控制、高可靠性和紧凑设计的自动化领域，直流电机始终扮演着至关重要的角色。德国ENGEL Antriebstechnik公司凭借其深厚的技术积累，推出的GNM 3175系列直流电机，正是为满足现代应用需求而打造的杰出代表。这款集750W强劲功率、24V安全电压、效率（高达85%）及紧凑100mm法兰尺寸于一身的电机，成为众多工程师在严苛应用环境下的动力核心。

一、核心功能参数解析：精准定义性能边界

·         额定功率：750W - 在紧凑体积内提供充沛动力输出，满足中等负载驱动需求，如精密传送、医疗设备驱动、自动化执行机构等。

·         额定电压：24VDC - 采用安全特低电压(SELV)，简化系统安全设计，降低触电风险，特别适用于医疗、食品、实验室及移动设备（如AGV）。

·         额定转速：3200 rpm - 提供高效运行区间，平衡速度与扭矩需求，适合多种工况。

·         额定扭矩：2.3 Nm - 在额定转速下持续输出的有效力矩，是驱动能力的关键指标。

·         峰值扭矩：> 6.0 Nm - 强大的瞬时过载能力，轻松应对启动、加速或突发负载冲击。

·         效率：高达 85% - 优化的电磁设计与低损耗材料应用，显著减少能源浪费和发热，降低运行成本，延长使用寿命。

·         法兰尺寸：100 mm (符合IEC标准) - 高度标准化接口，确保与各类齿轮箱、联轴器及设备的快速、兼容性集成。

·         防护等级：IP54 - 有效防御灰尘侵入及来自任意方向的水溅，适应工业现场、户外移动平台等存在粉尘、湿气的环境。

·         热保护：内置PTC热敏电阻 - 实时监测绕组温度，提供过热预警或停机保护，防止电机因过热损坏，提升系统可靠性。

·         反馈选项：标配增量式编码器 (如500线/转) - 提供精确的速度和位置反馈信号，是实现闭环控制（速度环、位置环）的基础，保障运动控制精度。

·         工作温度范围：-20°C 至 +40°C (或根据需求扩展) - 宽温适应性，确保在寒冷仓储环境或温控车间内稳定运行。

表：ENGEL GNM 3175 核心参数概览

二、核心优势：超越参数的价值

1.      功率密度： 在100mm法兰的紧凑空间内实现750W的持续功率输出，GNM 3175展现了ENGEL在电磁优化、热管理和材料科学上的深厚功底。这对于空间受限的应用（如机器人关节、内嵌式医疗设备、紧凑型自动化模块）至关重要。

2.      超高的运行效率： 高达85%的峰值效率并非纸上谈兵。优化的绕组设计、高品质的稀土永磁体（通常为钕铁硼）以及精密的制造工艺，共同将电能损耗降至。这不仅直接节省能源成本，更显著降低了运行温升，提升了电机的可靠性和寿命，减少了对复杂散热系统的依赖。

3.      坚固可靠的设计： IP54防护等级确保电机能从容应对工业环境中常见的粉尘和液体飞溅挑战。坚固的轴承、高品质绝缘材料和严谨的德国制造工艺，赋予了GNM 3175长寿命和低维护需求的特性，尤其适合需要7x24小时连续运行的严苛应用。

4.      控制性能： 标配的高分辨率编码器，为速度环和位置环的闭环控制提供了精准的反馈基础。结合高性能直流驱动器（如ENGEL配套的EDC/EDM系列），GNM 3175能够实现的速度稳定性、快速的动态响应（高加减速能力）和精准的定位控制，满足高精度运动控制的要求。

5.      集成便捷性： 标准的100mm IEC法兰尺寸和通用的机械接口设计，使得GNM 3175能够无缝集成到各种标准传动元件（如同步带轮、行星齿轮箱）或设备框架中。丰富的选配件（如不同轴伸、制动器、特殊编码器）进一步增强了其适应性。

三、典型应用场景：释放750W的澎湃动力

凭借其性能组合，GNM 3175在众多领域大放异彩：

·         自动化与机器人： 作为自动化生产线上的传送带驱动、分度转台动力源、机械臂关节驱动（尤其SCARA或Delta机器人的小臂/腕部关节），提供可靠、精准的运动。

·         物料搬运与物流 (AGV/AMR)： 驱动自动导引车(AGV)和自主移动机器人(AMR)的行走轮，其24V安全电压、高功率密度和高效率特性匹配移动平台需求。

·         医疗与实验室设备： 驱动诊断设备（如生化分析仪的样品盘、试剂臂）、手术器械动力模块、治疗床升降机构、离心机等，对低噪音、洁净度、可靠性和安全性要求的场合。

·         包装与印刷机械： 用于驱动飞剪、横切、精准送膜/送纸机构、旋转工位等，需要良好动态响应和速度同步性的环节。

·         测试与测量设备： 作为测功机、疲劳试验台、精密定位平台的动力源，提供可控且稳定的扭矩和速度输出。

·         半导体与电子制造： 驱动晶圆传输机械手、精密点胶阀、SMT贴装头等，满足洁净环境和高精度要求。

·         专业移动设备： 电动轮椅驱动、特种工程车辆辅助功能执行机构等。

四、选型与应用考量

在为项目选择GNM 3175时，工程师需综合评估：

1.      负载特性： 详细分析工作循环（扭矩/速度随时间变化图），确保额定扭矩和峰值扭矩满足大持续负载和大瞬时负载需求。考虑负载惯量匹配。

2.      散热条件： 虽然效率高、发热低，但在封闭空间、高温环境或长期满载运行时，仍需评估散热是否充足。必要时考虑强制风冷或散热片。

3.      供电与驱动器： 匹配足够功率（需考虑峰值电流）和电压稳定的24VDC电源。选择性能匹配、支持所需控制模式（速度、扭矩、位置）且兼容编码器反馈的直流驱动器至关重要。ENGEL自家的EDC/EDM系列驱动器是经过验证的优选方案。

4.      环境适应性： 确认工作环境的温度、湿度、粉尘、液体、腐蚀性气体等是否在IP54防护等级和电机材料耐受范围内。环境需特殊处理或选型。

5.      反馈与控制需求： 标配编码器是否满足分辨率要求？是否需要绝对值编码器或旋变？控制精度、动态响应速度要求如何？

五、技术前沿与发展

直流电机技术持续演进。尽管GNM 3175已代表当前高性能水平，未来趋势仍在聚焦：

·         更高效率： 通过新材料（如更高牌号磁钢、低损耗硅钢片）、更优拓扑（如无铁芯绕组设计）追求90%+的效率。

·         更智能集成： 将驱动控制电路、通信接口（如EtherCAT, CANopen）甚至状态监测传感器更深度集成到电机本体，形成智能机电一体化单元。

·         更广泛的无框直驱应用： GNM 3175的核心技术（磁路、绕组）也是高性能无框力矩电机（力矩盘/力矩轮毂）的基础，满足直接驱动的需求。

结论

ENGEL GNM 3175直流电机绝非简单的参数堆砌，它是德国精密工程在功率密度、运行效率和可靠耐用性之间找到的黄金平衡点。750W功率在24V安全电压下释放，高达85%的转换效率，紧凑的100mm法兰尺寸，IP54的坚固防护，以及精密的闭环控制能力，共同塑造了一款面向工业自动化、医疗科技和移动驱动领域的产品。当您的应用需要强劲、高效、可靠且紧凑的直流动力解决方案时，深入理解GNM 3175的功能参数及其蕴含的工程价值，无疑是迈向成功设计和设备性能的关键一步。在追求性能的驱动世界中，GNM 3175不仅是一台电机，更是精密与力量在方寸之间的融合。
