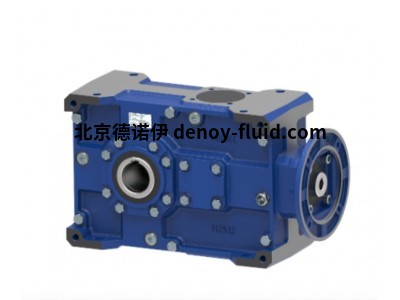

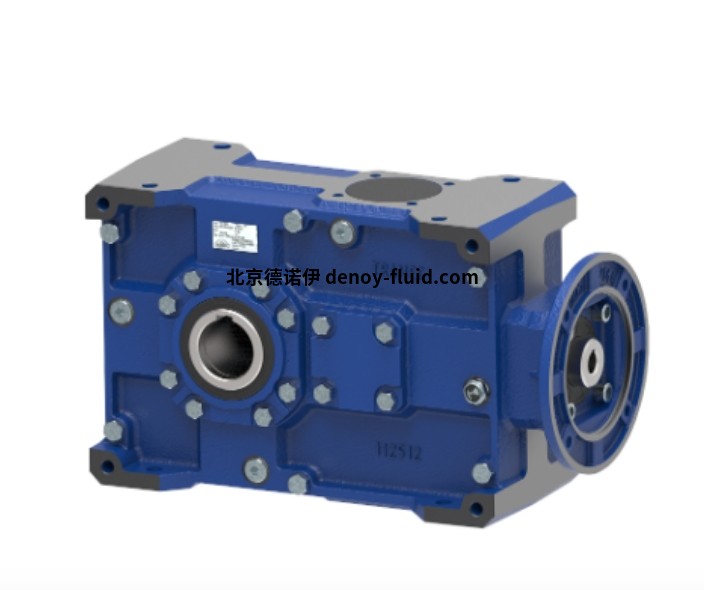

意大利Tramec锥齿轮斜齿轮箱 T80C适用于中重型工业应用

一、产品简介

T 系列锥齿轮斜齿轮箱设计材料坚固耐用，T80C 的壳体材质为工程铸铁 EN GJL 200，内部和外部有肋条，以保证刚性，所有表面经过加工，便于定位，可适应较为恶劣的工作环境。齿轮采用渗碳合金钢制成，经过表面硬化和淬火硬化处理，硬度高耐磨性能好，可承受较大载荷。箱体采用 GGG60 球墨铸铁材质，壁厚≥15mm，抗冲击能力强。

T80C齿轮箱螺旋锥齿轮可双向旋转，低速或高速传动都较为平稳，振动小且噪音低，能为设备提供稳定的动力传输，同时有利于改善工作环境，减少噪音污染。

T系列锥齿轮斜齿轮箱以其强度和应用多功能性而脱颖而出，这使得这些类型的齿轮箱适用于中重型工业应用。保证高效率，这些齿轮箱推荐用于需要连续工作或需要高驱动扭矩的应用。



二、主要功能

通过螺旋锥齿轮副，可将输入动力进行 90° 转向输出，实现直角传动，常用于需要改变动力传输方向的场合，如并排转送装置、立体车库等，能使设备布局更加紧凑合理。

三、基本参数

功率范围：0.064kW 至 45.6kW

减少范围： 8 至 630

扭矩范围： T2M = 110 – 11850 Nm

减速比范围：通常减速比范围在 5:1 至 100:1 之间

输入轴有突出输入轴、预制电机联轴器（钟形和接头）和预制紧凑型电机联轴器，尺寸为 56 - 63 - 75 除外。

减速机外壳采用铝制，尺寸为 56 -63 -75，工程铸铁制，尺寸为 71 -90 – 112 – 140 – 160 - 180，尺寸为 200 -225 的球墨铸铁。

齿轮箱外壳、法兰、钟罩和盖板外部涂有 BLUE RAL 5010，但尺寸为 56 -63 -75 的锥齿轮斜齿轮箱除外，这些齿轮箱是铝制的。



四、锥齿轮斜齿轮箱的附件：

输出轴

带空心输出轴的安装和拆卸套件（T56 – 63 – 71 – 75 除外）

带收缩盘的空心输出轴

输出法兰

扭矩臂

空心轴保护套件

逆止装置



五、应用领域

该系列齿轮箱适用于中重型工业应用，可用于冶金、钢铁、化工、能源、航天、汽车、电厂等行业，常见于搅拌机、碎石机、塑料挤出机、杯形升降机等设备。



六、主要规格

T56B

T63B

T71B

T75B

T90B

T56C

T63C

T75C

T80C

T100C
