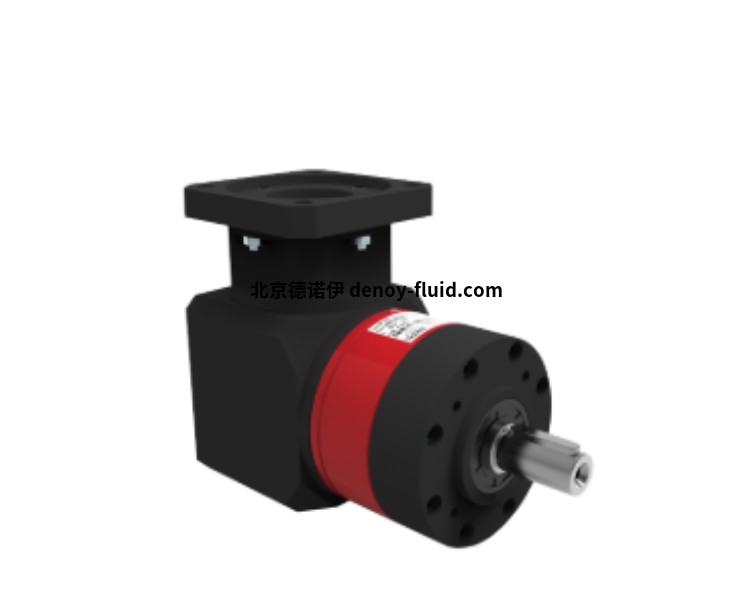

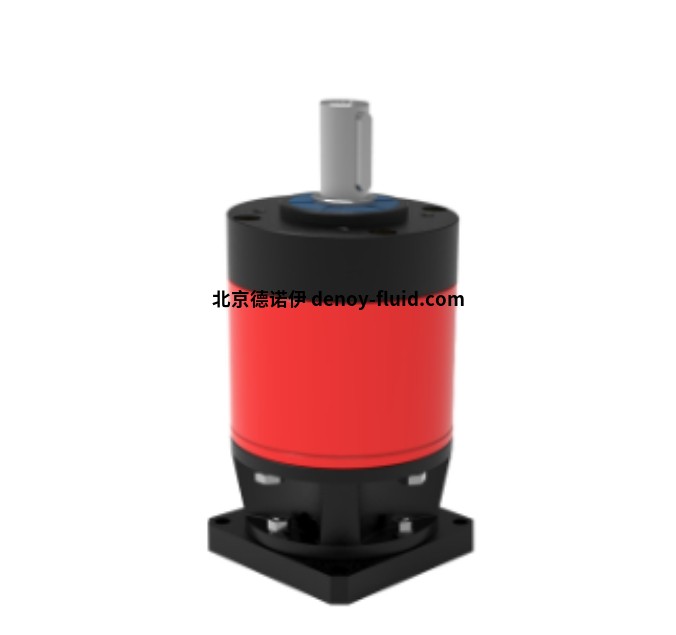

意大利Tramec精密行星齿轮箱REP075适用于对精度、性能和可靠性要求较高的伺服应用场合



一、产品介绍

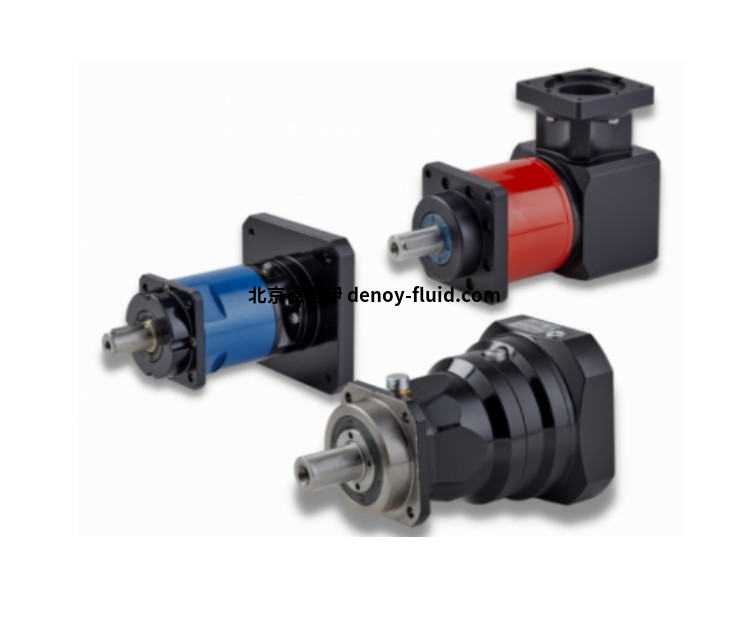

REP系列行星齿轮箱是具有竞争力的价格/精度保证的卓越组合的结果。它们广泛的应用于：机床、木工机器、多工位机、印刷机、包装自动机、自动化、机械手、丝印加工机、直线导轨。

Tramec 精密行星齿轮箱 REP075 具有减速增扭、高精度传动、高负载承受等主要功能。

精密行星齿轮箱 REP075采用精密衍磨齿轮，齿轮间隙小，能保证传动的准确性和稳定性，可用于对传动精度要求较高的机床、印刷机等设备。齿轮采用表面硬化处理的调质合金钢，箱体由特殊渗氮钢制造，齿轮箱能承受较大的径向和轴向载荷，可适应恶劣工况和重载应用场合。

产品主要包含箱体、法兰、轴、齿轮和轴承轴承组成。

二、基本参数

• 扭矩范围： T2M = 30 - 600 Nm

• 减 速 比：单级 3、4、5、6 等，双级 9、12、16、20 等，三级 27、36、48 等

• 额定扭矩：额定扭矩范围大约在 26 至 570Nm，具体根据不同型号和减速级数有所不同。

• 输出转速：小于等于6000rpm，输出转速需根据减速比和输入转速计算。

• 效    率：单级效率为 96%，双级效率为 93%，三级效率为 91%。

• 外壳材质：由特殊氮化钢制成，以确保强度、高可靠性和长寿命。

• 输入和输出法兰：由铝制成，有两种类型的输出法兰（FLT 和 FLQ）。

• 轴的材质：由淬火和回火合金钢制成。有两种或三种类型的输出轴可供选择。

• 齿轮材质：表面硬化和回火合金钢制成，带有磨削齿。



三、应用领域
机床设备、
木工机械、
传送机、
印刷机、
包装机、
工业自动化、
搬运设备、
丝网印刷机、
和直线导轨等设备。



四、规格型号

REP075

REP100

REP125

REP150
