德国Hielscher UP400St 超声波处理器操作使用指南
| 郭秀 QQ：2853369891 手机：18518179676 电话：010-64714988-176 传真：010-84786709-667 邮件：sales15@handelsen.cn |
 |
 |
1.1 德国Hielscher产品简介

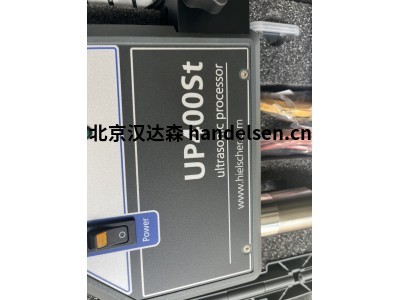

德国Hielscher UP400St 超声波处理器是一款高效、精密的实验室设备。它通过电能激励超声换能器产生高频机械振动（超声波），并经由可更换的超声极工具将能量传递至液体介质中，从而完成分散、乳化、均质、破碎、清洗等多种处理任务。设备设计紧凑，无需外部冷却，适合长时间连续操作。
1.2 德国Hielscher UP400St安全警告

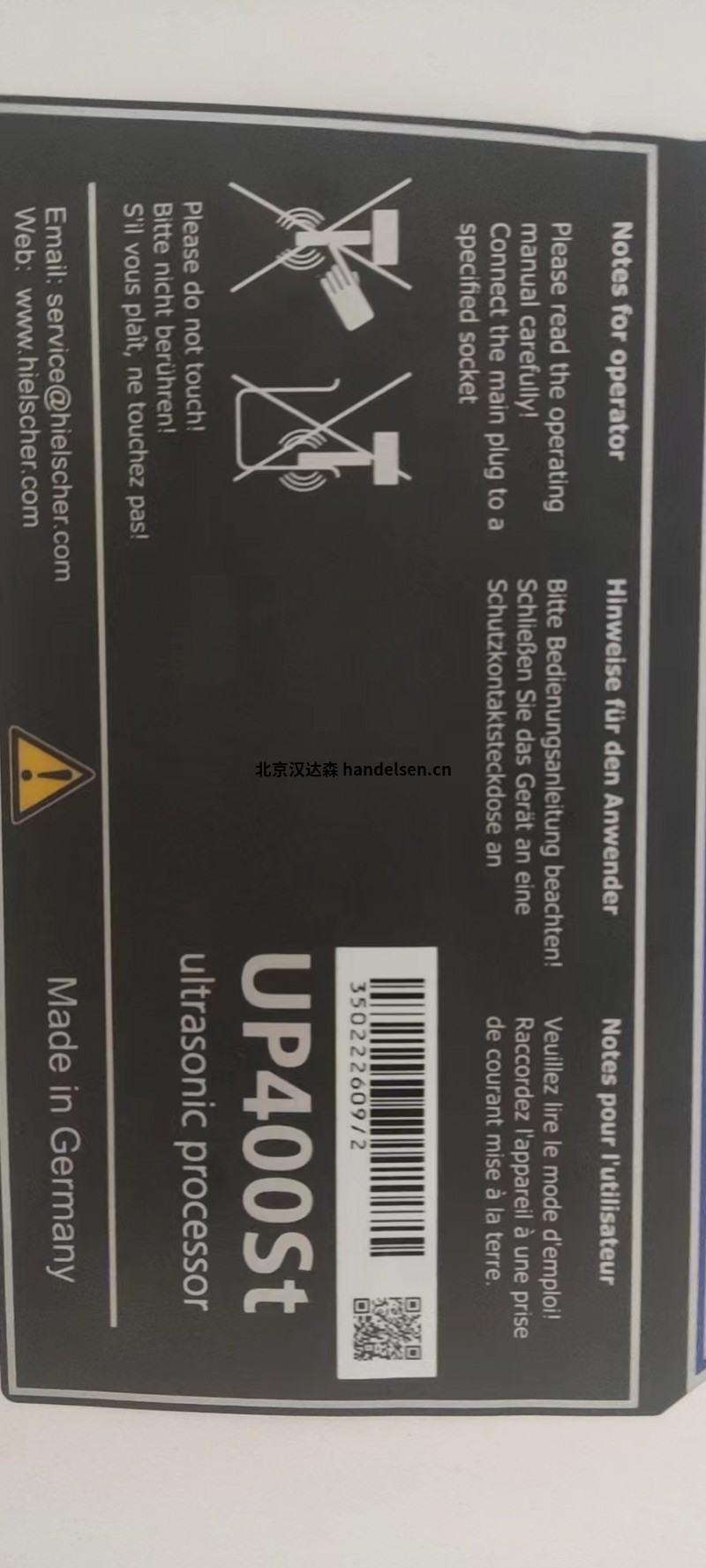

请务必阅读： 操作前请仔细阅读本手册，确保理解所有安全规定和操作步骤。
个人防护： 在处理样品时，尤其是在高振幅或连续模式下，建议佩戴隔音耳罩。避免身体部位直接接触工作中的超声极尖端，以免烫伤或物理损伤。
电气安全： 设备必须可靠接地（防护等级 I）。确保电源电压（230V AC 或 110V AC）与设备铭牌标识一致。连接电源前，请检查电源线和插头完好无损。
操作环境： 请在干燥、通风良好、无腐蚀性气体、环境温度在+5°C至+40°C之间的实验室内使用。避免在易燃易爆环境中操作。
样品安全： 脉冲模式专为温度敏感样品设计。请根据样品特性选择合适的振幅、占空比和处理时间，避免样品过热或降解。
2. 德国Hielscher UP400St开箱与组件确认
2.1 供货清单
开箱后，请对照清单检查所有部件是否齐全：
便携式外壳 x1
超声波处理器主机 (含内置发生器) x1
超声极工具 (标配，具体型号见技术参数) x1
超声波发生器 (已内置)
SD卡 (可选，用于数据存储/程序) x1
电源电缆 x1
支架 St1 x1
PT100 温度传感器 x1
3. 德国Hielscher UP400St设备安装与连接
3.1 德国Hielscher UP400St安装步骤
放置支架： 将 支架 St1 稳固地放置在平稳的实验台面上。
安装主机： 将 超声波处理器主机 垂直插入并固定在支架上，确保锁紧装置到位，主机无晃动。
连接超声极：
选择适合本次实验的 超声极工具。
手持超声极的螺纹端，将其垂直、对准并轻柔地旋入主机底部的换能器连接螺纹孔中。
使用提供的专用扳手（如有）进行最后拧紧，确保连接牢固，但切勿过度用力。
连接温度传感器（可选）： 将 PT100温度传感器 的插头连接到主机后面板指定接口，并将其探头置入待处理样品容器中，用于监测温度。
电源连接： 最后，将 电源电缆 一端连接至主机后面板电源接口，另一端连接至符合规格的接地电源插座。
4. 德国Hielscher UP400St 操作面板与功能说明
(注：以下为通用功能描述，具体按键布局请参考设备实物。)
电源开关： 开启或关闭设备。
振幅/功率调节旋钮/按键： 用于在 20% 至 100% 范围内无级调节输出振幅（步进1%）。设定值稳定，不受负载变化影响。
脉冲模式控制：
脉冲开关： 启用或禁用脉冲模式。
占空比设置： 可设置 10% 至 100% 的脉冲占空比（即超声波开启时间占总周期的百分比）。
脉冲时间设置： 可设置脉冲开/关的时间，以 0.1秒 为步长进行调节。
显示屏： 显示当前设置参数，如振幅百分比、脉冲设置、工作状态、故障代码等。
启动/停止键： 控制超声处理的开始与暂停。
5. 德国Hielscher UP400St基本操作流程
5.1 德国Hielscher UP400St常规连续处理
将装有样品的容器放置于超声极正下方，调整支架高度，使超声极浸入液面以下合适深度（通常为10-25mm，避免触碰容器底部）。
打开设备电源开关。
使用振幅调节设置所需功率（建议从较低振幅开始）。
按下启动键，超声波处理开始。处理过程中可通过振幅调节旋钮实时调整。
处理完成后，按下停止键，然后关闭电源。
5.2 脉冲模式处理（用于热敏感样品）
完成上述步骤1-2。
按下脉冲模式开关，启用脉冲功能。
设置所需的脉冲占空比（例如，30%表示超声波工作30%的时间，停止70%的时间）。
设置具体的脉冲开时间和关时间（如：开0.5秒，关2.0秒）。
设置振幅。
按下启动键开始处理。设备将按设定循环工作，有效控制样品温升。
5.3 空载操作
本设备允许在空气中短时运行（用于测试或清洁后干燥），但严禁长时间空载高功率运行，以免损坏换能器。
6. 应用领域与参数建议
UP400St广泛应用于生物、医学、化学及工程领域，例如：
细胞破碎、组织匀浆
纳米材料分散（如石墨烯、碳纳米管）
乳液制备
加速化学反应（声化学）
细小颗粒筛分
实验器皿的精密清洗
参数建议： 对于未知样品，请遵循“低起点、短时间、逐步增加”的原则。先使用低振幅（如30%）、短脉冲模式（占空比20%）测试，根据效果逐步优化参数。
