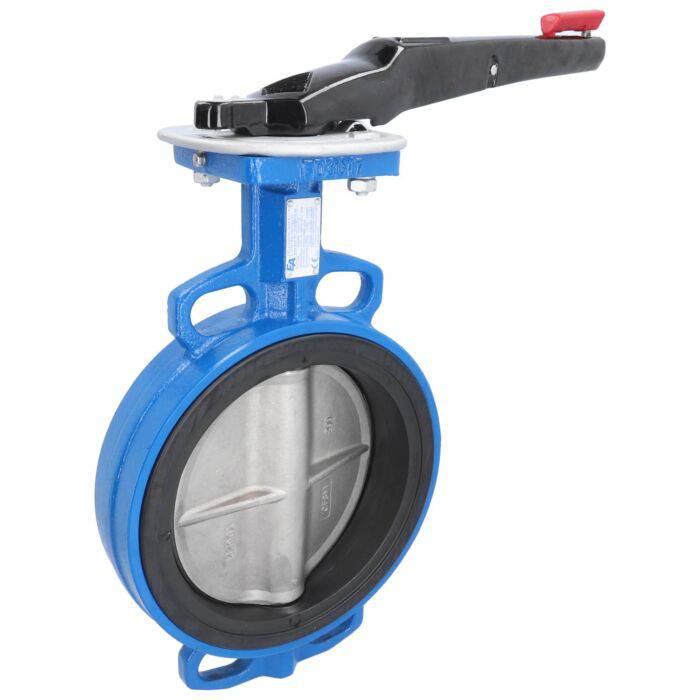

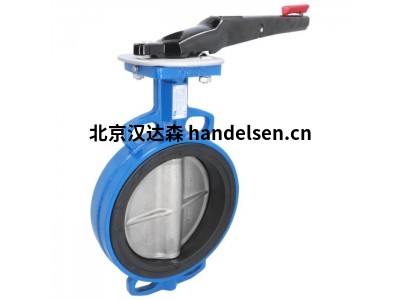

END Armaturen WA552015蝶阀：工业流体系统通用型节流与切断适配方案
WA552015蝶阀是一款面向通用工业场景设计的中线型蝶阀，主打高适配性与稳定的流体控制性能，广泛应用于水处理、暖通空调、化工辅料输送等低压大流量流体系统的节流与切断操作。该型号蝶阀在结构设计上兼顾安装便捷性与运维经济性，阀体流道经优化后压降损失降低，能适配多种工况下的流体控制需求，是工业管道系统中常用的通用型阀门产品。
| 邱佳悦 QQ：2850590586 手机：13370157291 电话：010-64717020-117 传真：010-84786709-666 邮件：sales3@handelsen.cn |  | |
核心技术参数
| 参数维度 | 具体规格 |
|---|---|
| 公称通径 | DN50-DN300（常规适配） |
| 公称压力 | PN10/PN16 |
| 阀体材质 | 球墨铸铁（可选304不锈钢） |
| 阀板材质 | QT450球墨铸铁（衬胶/不锈钢可选） |
| 密封材质 | EPDM三元乙丙橡胶 |
| 连接方式 | 法兰连接（GB/T 9119/EN 1092） |
| 操作方式 | 手动蜗轮蜗杆/电动执行器 |
| 介质温度 | -20℃～+120℃ |
核心设计与应用特性
WA552015蝶阀采用中线型阀板结构设计，阀板与阀座的同轴度偏差控制在较小范围，启闭过程中密封面接触均匀，有效提升密封可靠性，泄漏等级可达GB/T 13927-2008的PN10等级要求。阀体选用球墨铸铁材质，抗冲击性与耐腐蚀性较好，适配水、空气、弱腐蚀性化工介质等多种流体；阀座EPDM密封件具备较好的弹性与耐温性，可在宽温度区间内保持密封性能。手动款蜗轮传动比经优化后，启闭力矩降低，操作人员可轻松完成调节；电动款适配4-20mA信号控制，调节精度可达±2%，满足自动化控制系统集成需求。安装时可直接适配国标/欧标法兰，无需额外定制转接件，大幅缩短安装周期；日常维护仅需定期检查密封面磨损情况，更换密封件无需拆解阀体主体，运维成本较低。在实际应用中，该蝶阀在城市污水处理厂曝气池配水管路、中央空调水系统流量调节等场景中表现稳定，能长期保持较好的运行状态，是通用工业流体控制场景的高适配性选择。
