JAKOB 金属波纹管联轴器KR系列



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|伺服联轴器、夹紧工具、刀具、电机主轴护罩、导轨联轴器
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为夹可宝JAKOB Antriebstechnik原厂生产的产品“JAKOB 金属波纹管联轴器KR系列”产品信息,如您想了解更多关于“JAKOB 金属波纹管联轴器KR系列”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌JAKOB Antriebstechnik 有效期至长期有效 最后更新2020-10-21 16:10
浏览次数11

JAKOB 金属波纹管联轴器KR系列



/JAKOB金属波纹管联轴器KR系列。

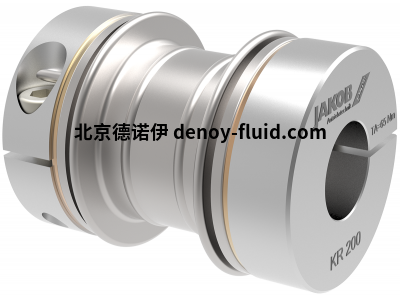

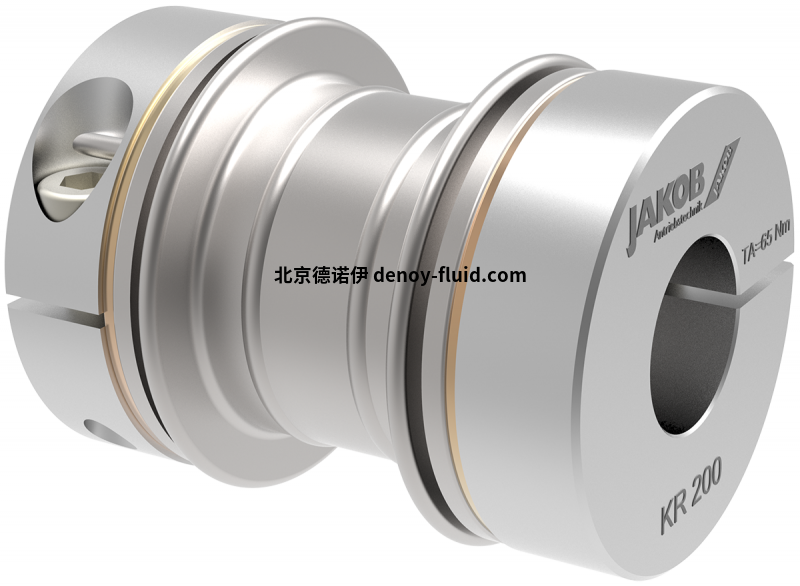

 JAKOB 金属波纹管联轴器KR系列图片

特点:

-简单的夹持式轮毂,便于两边的装配。

直型波纹管--全长较长。

低弹性 -高抗扭刚度 -高抗扭刚度

-扭矩范围:25-1,500牛米。

-轴的直径:8-85毫米

 JAKOB 金属波纹管联轴器KR系列1JAKOB 金属波纹管联轴器KR系列

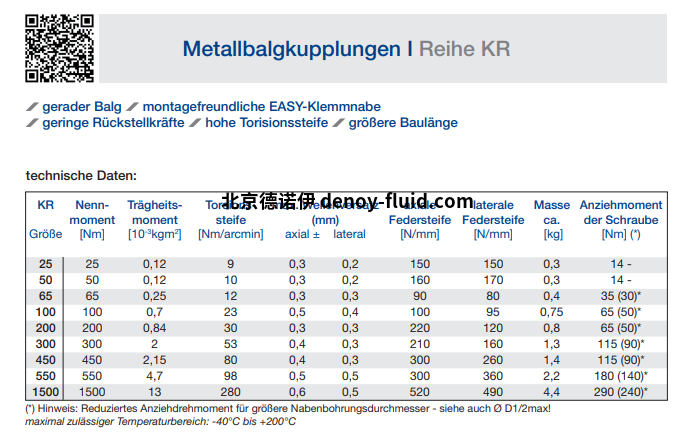

JAKOB金属波纹管联轴器系列KR产品型号及特点。

1、JAKOB金属波纹管联轴器KR50。

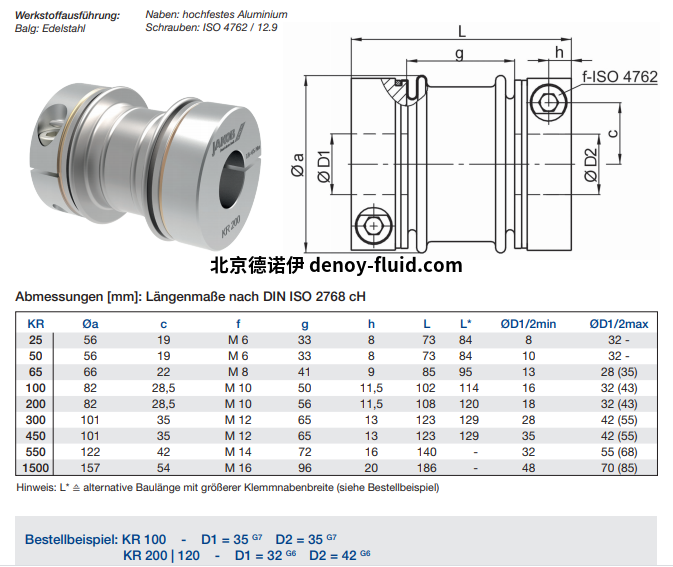

Øa=56,c=19,     f=M6,g=33,h=8,      L=73,D1=35G6,D2=35H6。



技术指标:

额定扭矩:50牛米

最大扭矩:100牛米

扭转刚度:10牛/角分。

质量惯性矩:0.12 10kgm²。

最大的轴向位移:±0.3毫米。

最大横向轴线偏移量:0.2毫米。

轴向弹簧刚度:160 N/mm。

横向弹簧刚度:170 N/mm。

操作温度范围:-40°至+200℃。

允许的运行速度:最高14,000转/分钟。

D1/2最小/最大=Ø10/Ø32mm。

质量:约0.3公斤



材料设计。

波纹管:不锈钢1.4571

轮毂:高强度铝

夹紧螺钉:ISO 4762-FKL 12.9。

压线:黄铜

点:MB-083 10769



2、JAKOB金属波纹管联轴器KR65。

Øa=66.c=22,     f=M8,g=41.h=9,      L=85,D1=30G6,D2=35H6。

技术指标:

额定扭矩:65牛米

最大扭矩:130牛米

扭转刚度:12牛/角分。

质量惯性矩:0.25 10kgm²。

最大的轴向位移:±0.3毫米。

最多。横向轴偏移:0.3毫米

轴向弹簧刚度:90 N/mm。

横向弹簧刚度:80 N/mm。

操作温度范围:-40°至+200℃。

允许的运行速度:最高14,000转/分钟。

D1/2最小/最大=Ø13/Ø35mm。

重量:约0.4公斤



材料设计。

波纹管:不锈钢1.4571

轮毂:高强度铝

夹紧螺钉:ISO 4762-FKL 12.9。

压线:黄铜

点:MB-083 10770



3、JAKOB金属波纹管联轴器KR100。

Øa=82,c=28,5,f=M10,g=50,h=11,5,L=102,D1=32G6, D2=42H6;



技术指标:

额定扭矩:100牛米

最大扭矩:200牛米

扭转刚度:23牛/角分。

质量惯性矩:0.7 10kgm²。

最大的轴向位移:±0.5毫米。

最多。横向轴偏移:0.4毫米

轴向弹簧刚度:100 N/mm。

横向弹簧刚度:95 N/mm。

操作温度范围:-40°至+200℃。

允许的运行速度:最高11,000转/分钟。

D1/2最小/最大=Ø16/Ø43mm。

质量:约0.75公斤



材料设计。

波纹管:不锈钢1.4571

轮毂:高强度铝

夹紧螺钉:ISO 4762-FKL 12.9。

压线:黄铜

点:MB-083 16066

以上就是JAKOB 金属波纹管联轴器KR系列型号特点和技术参数的介绍
