Framo Morat行星齿轮GSF系列

品牌Framo Morat	有效期至长期有效	最后更新2022-01-06 17:11
浏览次数0

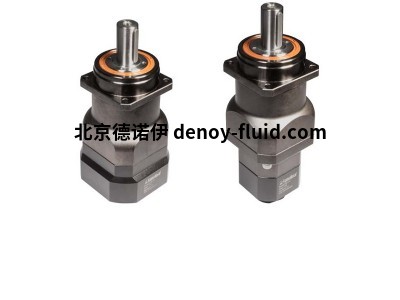

Framo Morat行星齿轮GSF系列

Framo Morat拥有现代化的机器公园和多年的经验，FRAMO-MORAT提供的解决方案为复杂的加工任务。未加工零件加工，热处理，淬火和热处理后的加工处理前，我们提供了一站式服务客户的规格，无论是内部和外部的齿轮，带动齿，螺旋切或加冠。

Framo Morat高端系列包括齿轮箱系列GSA，GSB，GSF（直列式），GSD（法兰齿轮）和GSBL（角齿轮）。所有生产线均配备精密磨削螺旋齿轮、单件式行星架和全滚针轴承。外壳由一体式坚固外壳设计而成。这提高了齿轮刚度，并能够吸收更高的载荷。太阳小齿轮配有额外的轴承系统，以确保更安静的操作行为。2 级版本采用空间优化设计。由于扭矩值较低，输入级的尺寸小于输出级。

Framo Morat GSF系列精密行星减速机采用地面斜齿轮传动装置和预紧双圆锥滚子轴承，即使在高负载条件下，其巨大的承载能力和刚性也确保了低噪音同步性。一体式行星架和集成的滚针轴承可实现高扭矩的传输。附加的轴密封圈可确保根据 IP65 防护等级最大程度防止灰尘和溅水。

双轴承带来的高负载水平

高扭转刚度

针对灰尘颗粒和水射流的最佳保护

背隙水平： 1 = 标准;0 = 减少的

齿隙输入空心轴直径 = 最大电机轴直径 = 齿轮箱尺寸中的 D9

• 由于高负载水平双轴承

• 高扭转刚性

• 最佳防尘保护颗粒和水喷气式飞机

Framo Morat行星齿轮GSF系列尺寸：

阶段	GSF062	GSF075	GSF100	GSF142	GSF180
定心直径输出	D2	g6		60	70	90	130	160
输出轴直径	D4	k6		16	22	32	40	55
轴高度，包括羽毛键	D5			18	24,5	35	43	59
孔圆直径输出	D6			68	85	120	165	215
夹紧系统直径	D8		1	40	49	67	80	107
夹紧系统直径	D8		2	27	40	49	67	80
最大电机轴直径	D9	F7型	1	19	24	28	38	55
最大电机轴直径	D9	F7型	2	11	19	24	28	35
孔圆直径输入	D10		1	60,5	90	120	145	186
孔圆直径输入	D10		2	42	60,5	90	120	145
外壳长度	L1		1	78	108,5	119	158,5	202,5
外壳长度	L1		2	100	129,3	163,5	196,5	247,5
轴长度输出	L2			48	56	88	112	112
距肩部的轴长度	L3			28	36	58	82	82
定心深度输出	L4			18	18	27	27	26
与轴端的距离	L5			4	2	4	4	6
羽毛键长度	L6			20	32	50	70	70
电机轴最大输入长度	L7		1	35,5	50	57	74,5	105
电机轴最大输入长度	L7		2	21	35,5	50	57	74,5
到螺钉中心的距离	L8		1	6	7	9	10,5	11
到螺钉中心的距离	L8		2	4,5	6	7	9	10,5
法兰厚度输出	L11			6	7	10	12	15
距离夹紧环 – 外壳	L13		1	15,5	17,5	25,5	25,5	34
距离夹紧环 – 外壳	L13		2	11	15,5	17,5	25,5	25,5
方形外壳输出	面积1			62	76	106	142	180
方形外壳输入	SQ2		1	62	90	120	142	180
方形外壳输入	SQ2		2	44	62	90	120	142
羽化键宽度	B1	h9		5	6	10	12	16
最小安装螺纹 x 深度	G2	) υ	1	M5 x 8	M6 x 10	M8 x 13	M10 x 16	M12 x 20
最小安装螺纹 x 深度	G2	) υ	2	M4 x 6	M5 x 8	M6 x 10	M8 x 13	M10 x 16
最小安装螺纹 x 深度	G3			M5 x 8	M8 x 13	M10 x 16	M12 x 20	M14 x 22
孔径	H1	) υ		5,5	6,8	9	11	13
角度以 ° 为单位	W1			45	45	45	45	45
x 倍角度，以 ° 为单位	W2			约4 x 90	约4 x 90	约4 x 90	约4 x 90	约4 x 90
角度以 ° 为单位	W3			30	30	30	30	30
x 倍角度，以 ° 为单位	W4			约4 x 90	约4 x 90	约4 x 90	约4 x 90	约4 x 90
