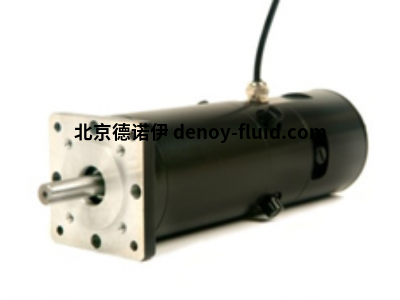

Callan Technology 直流伺服电机 C4-161 K系列
品牌介绍
产品介绍
C4-16X 是全新系列的紧凑型稀土直流伺服电机，专为注重低成本同时保持坚固性和性能的应用而设计。
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Callan Technology 的直流伺服电机专为在苛刻的变速电机应用中实现最佳性能和耐用性而设计，在严苛的工作条件下以其可靠性而闻名。
Callan Technology 的直流高性能伺服电机设计坚固，可满足工业运动控制的苛刻要求。 它们可以提供许多电气和机械选项，因此设计适合您的应用。 一些可用的选项包括：转速计、编码器、制动器、特殊安装、特殊轴、不同的绕组、连接器、环境密封。
直流伺服电机系列提供从 0.4Nm (0.3 lb-ft) 到 30Nm (24 lb-ft) 的连续失速扭矩。它们旨在在当今严苛的应用中提供可靠性和可靠性以及长寿命。
Callan Technology 的伺服电机解决方案，在众多领域广泛应用，其中包括医疗、工厂自动化、线圈绕线机、贴标设备、机床、插入机、天线、挑选和放置、包装、转换设备、组装设备和实验室设备。
Callan Technology 产品特点及优势：
稀土永磁--高功率密度
墨盒刷架--可现场更换
熔断器--坚固的电枢
非接触式密封轴承--使用寿命长
浸渍绕组（Cl. F）--减少绕组故障，长寿命
各种定制轴和安装座--机械接口可选
环氧涂层测速发电机，带金刚石车削换向器--结构坚固的精密测速发电机
产品介绍
C4-16X 是全新系列的紧凑型稀土直流伺服电机，专为注重低成本同时保持坚固性和性能的应用而设计。
典型应用包括快速门、医疗设备、晶圆旋转、办公机器、X-Y 工作台、坐标测量机等。使用稀土磁铁确保紧凑型电机几乎不受退磁影响。
特殊的磁性设计特点，确保极低的齿槽转矩值。 绕组可在 12、24、28 和 75V 直流电压下运行。转子包含一个刚性熔断换向器，并在高质量滚珠轴承中运行。 标准选项包括一系列行星齿轮箱和多个反馈选项。 提供两种基本长度，连续输出扭矩为 0.2Nm 和 0.4Nm
规格
0.2 至 0.4Nm
8000 rpm 最高转速
紧凑的尺寸
高能稀土磁铁
绝缘等级可达C级
2极电机
标准功能
圆形法兰
PG 带飞线的压盖
IP44 密封
无键槽
选项
多绕组
行星齿轮箱
输出轴直径
6 毫米或 8 毫米
多种反馈选项
安装尺寸
(IMB14) 符合 DIN 42016
C4-161 K系列具体参数举例：
标称电源电压，VT (V) 95
最大速度，nmax (rpm) 3500
连续扭矩，Tc (Nm) @ 20°C 0.21
静止扭矩，Ts (Nm) @ 20°C 1.19
最大连续功率，功率 (W) 55
当前扭矩下电压，Ic (A) 1.37
静止扭矩时电流，IS (A) 8.5
空载电流，INL (A) 0.19
扭矩常数，KT (Nm/A) 0.165
反电动势常数，Ke (V/krpm） 17.4
直流电阻，R (Ω) 10.4
电感，L (mH) 14.4
电子时间常数，τe（msec） 1.4
机械时间常数，τm（msec） 19
惯性，JM (kgcm2) 不包括反馈 0.49
重量，M (kg)，不包括反馈 1.6
静摩擦力，TF (Nm) 0.017
粘性阻尼，F1 (Nm/krpm) 0.003
M4-200X 系列为紧凑型伺服电机，专为机器人、机床和自动搬运设备以及精度、可靠性和高功率/重量比至关重要的移动和通用伺服驱动应用而设计。
与传统的铁氧体磁铁或绕线励磁电机相比，稀土磁铁的使用导致具有非常有利的功率/重量比的紧凑型电机。最大端电压一直保持在 90 V，但可以从较低的电压（例如 48 或 60 V）获得非常有用的性能，在降低的速度下保持扭矩。
通过非驱动端的轴伸端安装测速器、编码器、旋转变压器和其他位置反馈装置。还可以集成故障安全制动器以及通过 MS 连接器、电缆或飞线进行的替代电源连接。
该系列还可选多种特殊绕组，旨在涵盖大多数速度/扭矩应用。
规格
0.4 至 1.6Nm
90 - 300 W
6000 rpm 最高转速
紧凑的尺寸
高能稀土磁铁
提供编码器安装套管
可带或不带测速电机
四极电机
标准功能
方法兰 (IMB5)
PG 格兰
IP44 密封
键槽
测速电机
可选项
制动
连接器
特殊绕组
无键槽
特殊轴
恒温器
油封
特殊密封
后轴延长件
圆形法兰 (IMB14)
M4-2003 A型号产品详细参数举例：
功率 (W) 100
最大速度，Nmax (rpm) 6000
峰值扭矩，Mmax (Nm) 2.1
电流@峰值扭矩，Ip (A) 18
最大端电压，VT (V) 90
反电动势常数，Ke (V/krpm) 12.5
扭矩常数，KT (Nm/A) 0.118
直流电阻，R (Ω) 2.9
电感，L (mH） 2.4
重量，M（公斤） 1.8
惯性，JM (kgm2) 1*10-4
静摩擦力，TF (Nm) 0.03
粘性阻尼，F1 (Nm/krpm) 0.005
