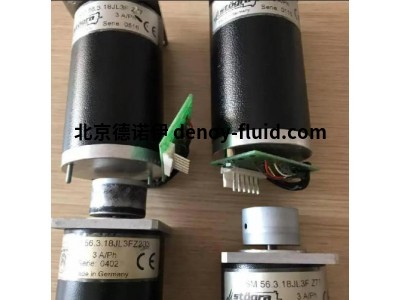

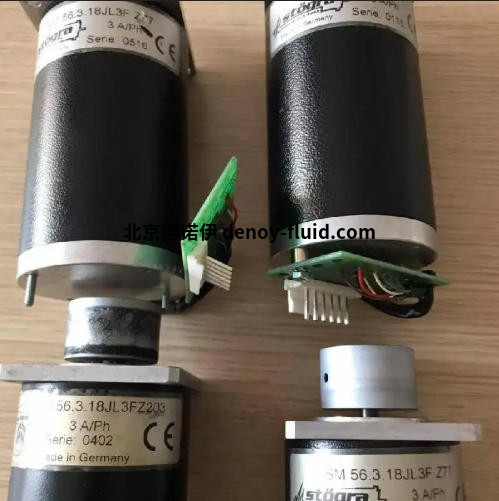

点击图片查看原图
STÖGRA 步进电机和控制器 ANTRIEBSTECHNIK GMBH
在慕尼黑完成开发和生产， 德国
从规划到调试的支持
通过 ISO 9001 认证
两相混合步进电机
STÖGRA 标准电机：
所有STÖGRA标准电机都是2相1.8°混合步进电机。从大量不同尺寸和功率大小的
步进电机 客户可以为其应用
选择的步进电机。
1.8° 步进角（全步）
接线盒 （IP55） 或绞合连接 （IP41）
公制或英制测量
绝缘材料等级 F
根据VDE0530进行高压测试
符合 CE 标准
大小：
SM 56 系列：电机直径 56.5 毫米；保持扭矩 0.6 纳米至 1.8 纳米。
SM 87 系列：电机直径 86 毫米；保持扭矩 2 纳米至 8 纳米。
SM 88 系列：电机直径 86 毫米；保持扭矩 3 纳米至 8 纳米。
SM 107 系列：电机直径 108 毫米；保持扭矩 4 Nm 至 16 Nm。
SM 168 系列：电机直径 168 毫米；保持扭矩 19 牛米至 38 牛米。
通用电机规格：
相对于 1.8° 步距角，步进精度为 ±3%，不可叠加
标准设计的工作温度为 -30°C 至 80°C（短期可达 100°C）
按照 VDE 0530 标准，绝缘等级为 F
耐压强度 1800 Veff（56 系列：1000 Veff）
允许纯轴向和径向轴承载荷
符合 2002/95/EG 指令的 RoHs 标准
电机防护等级：
IP55：带接线盒 / IP41：带接线片连接 / IP68：特殊设计
主要型号
stoegra SM 56.1.18
stoegra SM 56.2.18
stoegra SM 56.3.18
stoegra SM 56.3.18J1.5 with Cable gland
stoegra SM 56.3.18J3Z153
stoegra SM 56.3.18JL3Z80
stoegra SM 56.3.18JX4,6B E50
stoegra SM 56.3.18JY4,6 E50
stoegra SM56.2.18JX1，5BE50
stoegra SM 87.1.18
stoegra SM 87.2.18
stoegra SM 87.3.18
stoegra SM 87.4.18
stoegra SM 87.2.18MX6
stoegra SM 87.2.18MY6
stoegra SM 87.2.18M6 Z20
stoegra SM 873.18M6E50Z696A
stoegra SM 87.2.18ML6 Z58
stoegra SM 87.2.18ML6N Z58
stoegra SM 87.3.18M7NB
stoegra SM 88.1.18
stoegra SM 88.2.18
stoegra SM 88.3.18
stoegra SM 88.4.18
stoegra SM 88.3.18M8 Z153
stoegra SM88.1.18M8Z153
stoegra SM 107.1.18
stoegra SM 107.2.18
stoegra SM 107.3.18
stoegra SM 107.4.18
stoegra SM 168.1.18
