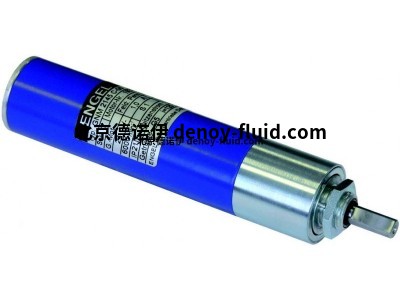

ENGEL德国进口极直流电机GNM2130C-G5
ENGEL德国进口极直流电机GNM2130C-G5
根据 VDE 0530 的公差。对于未根据 VDE 0530 指定的容差，± 10%。所有值仅适用于温度范围从 0 到 40 °C 的使用，并且不得超出，即使是很短的
时间，否则存在磁弱化的风险。所有数据均参照我们的免责声明。
根据 VDE 0530 的公差。对于未根据 VDE 0530 指定的容差，± 10%。所有值仅适用于温度范围从 0 到 40 °C 的使用，并且不得超出，即使是很短的
| 高进 QQ：2850590589 手机：18518172469 电话：010-64717020-115 传真：010-84786709-666 邮件：sales2@handelsen.cn |
 |
 |
一般数据
额定速度 1600.0分钟-1
标有电压 24 V
额定电流 4.5 A
名义电源 85.0 W
操作模式 S1
保护程度 IP 54
旋转方向 雷西贝尔
连接类型 曼泰莱通
类型 即时消息 B14
直径 70.0 毫米
长度 168.0 mm
机械数据
大规模惯性时刻 0.133 · 10-3公斤2
名义扭矩 0.507 Nm
最大。 连续扭矩 0.57 Nm
开始扭矩 3.0 Nm
每个扭矩的速度变化 5.1 N-1厘米-1最小-1
机械时间恒定 7.2 ms
摩擦扭矩 0.05 Nm
转子重量 0.77 kg
FR(允许径向轴负载) 130.0
F一(允许轴承重) 52.0
电气数据
武装抵抗 0.72 Ω
锚感应 1.5 mH
终端电阻 0.83 Ω
电压常数 13.0 min-1
扭矩常数 0.124 Nm/A
开始电流 27.0 A
最大峰值电流 34.0 A
电气时间常数 1.8 ms
热数据
最大环境温度 40.0 °C
绝缘类 F
热时间恒定 F 分钟
温度上升而不冷却 3.9 K/W
可选握制动器 B 2.4
标有电压 24 V
额定电流 0.35 A
制动扭矩(电机轴) 0.8 纳米
最大。 每小时切换号码 2000.0 纳米
德国ENGEL带永磁场的刷 2 极直流电机GNM 5440E系列
用永磁场刷2极直流电机。刷架开口可以通过拆下盖板访问。用4个线程安装法兰(见绘图)。
电机还配备了直流塔乔发电机和/或增量编码器。
电机还配有设备插头DIN 43650。
一般数据
额定速度 1600.0分钟-1
标有电压 24 V
额定电流 5.3 A
名义电源 95.0 W
操作模式 S1
保护程度 IP 54
旋转方向 雷西贝尔
连接类型 曼泰莱通
类型 即时消息 B14
直径 83.0 毫米
长度 167.0 毫米
机械数据
大规模惯性时刻 0.2 ·10-3公斤2
名义扭矩 0.567 纳米
最大。 连续扭矩 0.59 纳米
开始扭矩 3.2 毫米
每个扭矩的速度变化 5.2 N-1厘米-1最小-1
机械时间恒定 10.8毫秒
摩擦扭矩 0.06 纳米
转子重量 0.85 千克
FR(允许径向轴负载) 140.0
F一(允许轴承重) 56.0
电气数据
武装抵抗 0.7 Ω
锚感应 2.2毫赫
终端电阻 0.75 Ω
电压常数 12.34 分钟-1
扭矩常数 0.118 纳米/A
开始电流 30.0 A
最大峰值电流 37.0 A
电气时间常数 2.9毫秒
热数据
最大环境温度 40.0 °C
绝缘类 F
热时间恒定 F 分钟
温度上升而不冷却 3.0 千瓦/瓦
可选握制动器 B 4
标有电压 24 V
额定电流 0.14 A
制动扭矩(电机轴) 1.0 纳米
最大。 每小时切换号码 2000.0 纳米
德国ENGEL带永磁场的刷 2 极直流电机GNM 5480E系列
用永磁场刷2极直流电机。刷架开口可以通过拆下盖板访问。用4个线程安装法兰(见绘图)。
电机还配备了直流塔乔发电机和/或增量编码器。
电机还配有设备插头DIN 43650。
