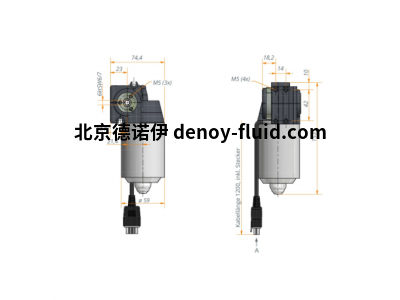

Ketterer直流电机 3121.00-2008
Ketterer直流电机 3121.00-2008
描述
描述
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
强大的 24V 直流电机，带 2 级蜗轮，输出端带有连续六角插座。
带有 AMP 连接器的电机电缆以及集成的霍尔传感器技术可实现整个系统的安全连接和精确定位。
特殊功能
两个集成霍尔传感器，用于检测旋转
和旋转方向
扳手尺寸为 SW6、SW7、SW8 的六角套筒
良好的自锁性能
220 mm 电机电缆，包括插头
可与大多数 Ketterer 主轴系统结合使用
变体键
变体由连续六角插座的不同平面宽度形成。可根据要求提供带叉头的版本（参见主轴驱动器 3120.00）。
技术咨询
请确保驱动器安装在正确的位置！如果驱动器在负载下逆时针旋转，则驱动器安装正确（参见安装位置/紧固）。
驱动器的工作范围（额定扭矩）根据 10,000 双冲程的使用寿命确定。
该系统由控制器* 以这样的方式进行调节，以使速度在驱动器的整个运行范围内尽可能保持恒定。
通过使用带短路制动的控制器可以增加驱动器的保持转矩。
技术数据
模型系列 3121.00-2002 3121.00-2007 3121.00-2008
驱动电机 直流电机 24V 直流电机 24V 直流电机 24V
传感器/电源 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A
防护等级 IP30 IP30 IP30
怠速 150转（24V） 150转（24V） 150转（24V）
空闲时的占空比 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
额定扭矩* 3牛米 3牛米 3牛米
额定负载下的占空比* 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关
短期峰值扭矩 (<1sec) 4.5牛米 4.5牛米 4.5牛米
驾驶 6ktSW6 6ktSW7 6ktSW8
Ketterer 电机驱动 3133.48
描述
带有蜗轮和连续六角插座的紧凑型 24 V DC 电机。
该驱动器是为符合人体工程学的桌子应用而开发的，但也用于许多其他领域。带有 AMP 连接器和集成霍尔传感器的电缆可让您轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于记录完成的转数和旋转方向
扳手尺寸 SW6 和 SW9 的连续六角套筒
最小尺寸的高扭矩
良好的自锁性能
低噪声
包括插头的 100 mm 电机电缆
可与大多数 Ketterer 主轴系统结合使用
技术参数
模型系列 3133.48-0009 3133.48-0016
驱动电机 直流电机 24V 直流电机 24V
传感器/电源 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A
防护等级 IP30 IP30
空闲时的占空比 20%（5 分钟时） 20%（5 分钟时）
怠速 100 转 (24V) 100 转 (24V)
额定扭矩* 5牛米 5牛米
额定负载下的占空比 20秒开/ 240秒关 20秒开/ 240秒关
短期峰值扭矩 (<1sec) 8牛米 8牛米
驾驶 6ktSW9 6ktSW6
