 LAM Technologies 是一家意大利工业自动化组件制造商，LAM在市场上拥有 20 多年的历史，LAM也是运动控制领域的领导者。



LAM步进驱动器

快速安装在 DIN 导轨上

集成振荡器

低成本版本

高达 3000rpm，1/128 步/转

32位数学函数



LAM步进驱动器

xS10 系列：包含DS10系列、LS10系列、OS10系列、AC系列、USD系列

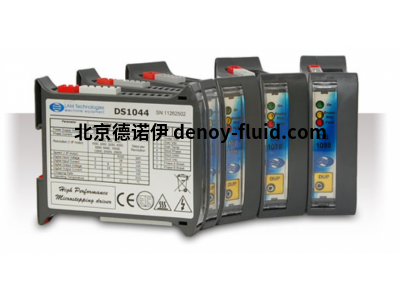

DS10 系列

DS10 系列专为 DIN 导轨安装而设计，可在几秒钟内安装到机柜中。

与电机、逻辑和电源信号的连接通过有用的可拆卸接线端子实现，这些接线端子带有编号和颜色，能够托管截面达 2，5mm2 的电缆。



DS1041

技术数据

电源电压     ​    ​    ​    ​    ​    ​ 从 18V 直流到 50V 直流

相电流     ​    ​    ​    ​    ​    ​    ​ 从 0.3 A到 1.4 A，增量为 0.1 A

控制模式     ​    ​    ​    ​    ​    ​ 步骤和方向。启动/停止

数字输入     ​    ​    ​    ​    ​    ​ 4 种光隔离：步进、方向、使能、升压，工作电压范围为 3V 至 28V，                                                                            恒定电流兼容​NPN、PNP 或线路驱动

步骤细分     ​    ​    ​    ​    ​    ​ 微步。可选择从全步到 1/128 步

步进最大频率     ​    ​    ​    ​ 300千赫兹

保护、报警和诊断    ​    ​   过压和欠压、热、相电机中断短路 相间、相间接地、相电源每个异                                                                                 常的统 一指示

连接     ​    ​    ​    ​    ​    ​    ​   通过功能性可拆卸接线端子。电缆截面可达 AWG14

尺寸     ​    ​    ​    ​    ​    ​    ​   100（高） x 17.5（长） x 119（阔） 毫米

    ​    ​    ​    ​    ​    ​    ​    ​    ​   3.94（高） x 0.69（长） x 4.69（阔） 英寸

重量     ​    ​    ​    ​    ​    ​    ​   160克/5.6盎司



常见型号

DS1044

DS1048

DS1073

DS1076

DS1078

DS1084

DS1087

DS1098

交流电源版



DS1041A

技术数据

电源电压    ​    ​    ​    ​  从 16V 交流到 36V 交流

相电流     ​    ​    ​    ​    ​ 从 0.3 A到 1.4 A，增量为 0.1 A

控制模式     ​    ​    ​    ​  步骤和方向。启动/停止

数字输入    ​    ​    ​    ​   4 种光隔离：步进、方向、使能、升压工作电压范围为 3V 至 28V，恒定                                                                     电流兼容 NPN、PNP 或线路驱动

步骤细分     ​    ​    ​    ​   微步。可选择从全步到 1/128 步

步进最大频率     ​    ​    300千赫兹

保护、报警和诊断    ​  过压和欠压、热、相电机中断短路 相间、相间接地、相电源每个异常的                                                                        统一指示

连接    ​    ​    ​    ​    ​    ​  通过功能性可拆卸接线端子。电缆截面可达 AWG14

尺寸     ​    ​    ​    ​    ​    ​ 100（高） x 22.7（长） x 119（阔） 毫米

    ​    ​    ​    ​    ​    ​    ​    ​ 3.94（高） x 0.89（长） x 4.69（阔） 英寸

重量     ​    ​    ​    ​    ​    ​ 190克/6.4盎司

​

常见型号

DS1044A

DS1048A

DS1073A

DS1076A

DS1078A

DS1084A

DS1087A
