意大利LAM高扭矩步进电机NEMA23/NEMA24系列供电24V

刘志慧 T21 QQ：2850590599   手机：18837112652 电话：010-64714988-171 传真：010-64714988-667 邮件：sales5@handelsen.cn

步进电机

高扭矩密度

NEMA 标准法兰

出色的动态性能

针对微步驱动进行了优化

提供双轴版本

可提供定制轴和绕组

简介

种类繁多的步进电机现货供应，具有高扭矩、紧凑的尺寸和有竞争力的价格。

LAM技术提供高质量的步进电机及其驱动器，以提供现代和高性能的运动控制解决方案。

我们的步进电机采用标准NEMA法兰制造，便于将其安装在现有系统和新应用中。

扭矩高于 1.5Nm （213 oz-in） 的电机可提供单轴或双扁平轴，以实现简单而安全的紧固。根据要求，我们可以提供带键和双轴的步进电机。

带 NEMA34 和 NEMA42 法兰的步进电机具有独立的绕组（8 线），允许它们在双极串联和双极并联中使用。

步进电机——高扭矩步进电机

高扭矩密度

NEMA 标准法兰

出色的动态性能

针对微步驱动进行了优化

提供双轴版本

可提供定制轴和绕组

NEMA 23系列

NEMA23 步进电机有七种不同的功率尺寸，扭矩高达 3Nm （425oz-in），始终保持标准 NEMA23 中的法兰。

某些型号提供两种不同的接线，以最适合应用。

电机轴的直径为 6，35 毫米（0，250 英寸）或 8 毫米（0，315 英寸），带扁平化（推荐用于扭矩超过 1，5Nm 213 英寸的电机）。

M1233070 和 M1233071 型号在市场上配备 NEMA23 法兰的电机中提供最高的扭矩。

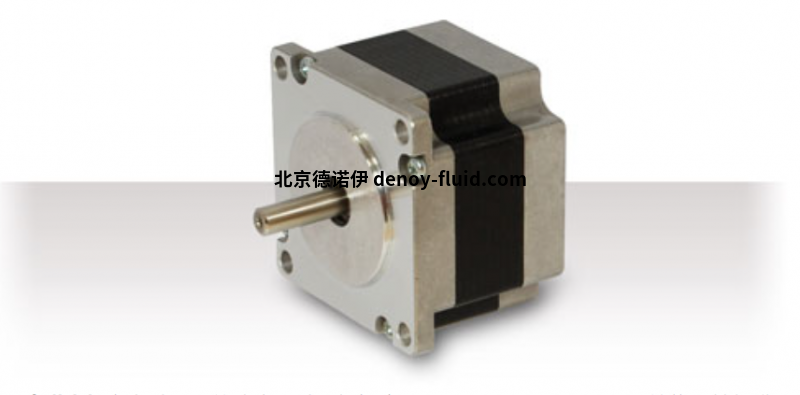

货号 M1233011

技术数据

双极保持扭矩        ​ 0.55牛米（77盎司英寸）

双极性相电流        ​ 0.62A

转子惯量              ​ 150克-厘米 2 （0.82盎司英寸2)

长度                      ​41毫米（1.61英寸）

重量                     ​ 470 克（16.58 盎司）

法兰 NEMA 23     ​56.4x56.4毫米（2.22x2.22英寸）

潜在客户编号     ​   ​4

全步距角     ​    ​    ​  1.8°

常用型号

M1233011

M1233012

M1233021

M1233022

M1233031

M1233032

M1233041

M1233051

M1233061

M1233062

M1233064

M1233070

M1233071

NEMA 24系列

法兰为60mmx60mm（也称为NEMA24）的一系列步进电机，比最常见的NEMA23略大。较大的内转子允许在负载高惯性时提高应用的性能，因为它改善了电机和负载本身之间的惯量关系。

不同的绕组可用于在不同速度下优化使用电机。

低相电感型号 M1243044 特别适用于以 24Vdc 供电的驱动器。

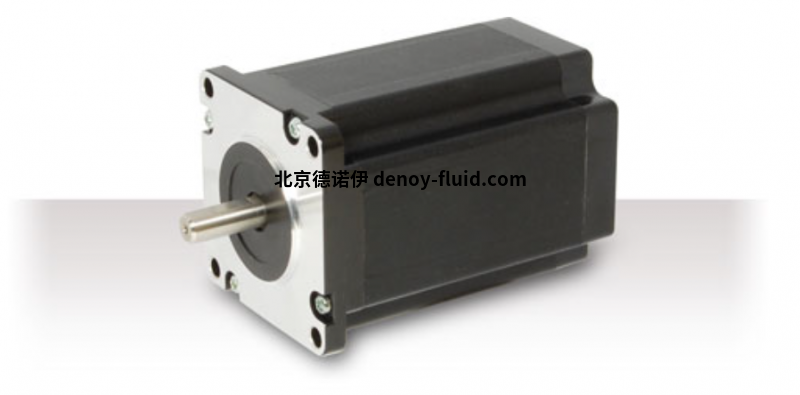

M1243042

技术数据

双极保持扭矩     ​    ​    ​3.2牛米（453盎司英寸）

双极性相电流     ​    ​    ​4.2A

转子惯量     ​    ​    ​    ​  800克-厘米 2 （4.37 盎司英寸2)

长度     ​    ​    ​    ​    ​    ​ 89毫米（3.5英寸）

重量     ​    ​    ​    ​    ​    ​ 1400 克（49.38 盎司）

法兰 NEMA 24     ​    ​ 60x60毫米（2.36x2.36英寸）

潜在客户编号     ​    ​    ​4

全步距角     ​    ​    ​    ​   1.8°

常用型号

M1243042

M1243044
