安全锁定悬挂的负载

结构紧凑，安全性高

结构设计原理使产品规格十分紧凑。 非常适合用于纯静态的锁定保护。

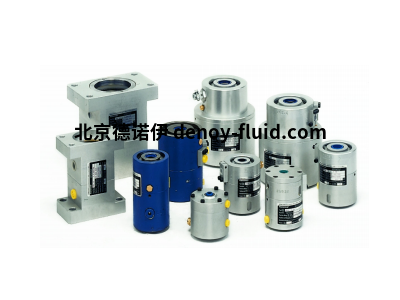

产品系列KRG

·      适用于静态或缓慢移动的负载
·         设计结构紧凑
·         单一负载方向

主要型号：

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。

nok="f" gradientshapeok="t" o:connecttype="rect">

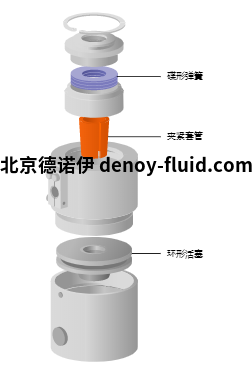

结构组成

锁紧系统由一个带外锥的夹紧套管和一个带内锥的夹圈组成。环形活塞克服张力弹簧的力将夹紧套管向上推。切断压力时，张力弹簧将夹紧套管压入锥形夹圈中。额外的过载弹簧使此装置具有过载保护功能

功能：

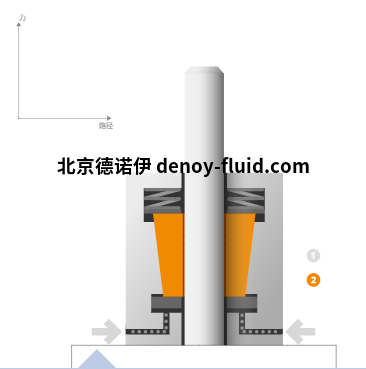

释放

在释放状态下，环形活塞通过液压或气动压力让夹紧套管克服碟形弹簧的力保持松开，使圆杆能够自由移动。​接近开关2被激活。

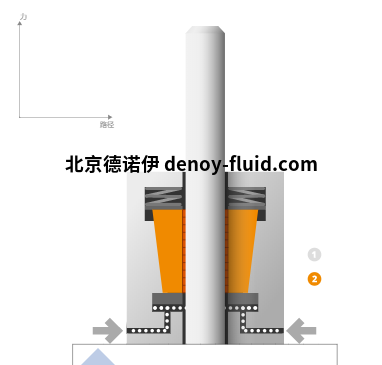

锁定

切断压力时，碟形弹簧将夹紧套管压入外壳的锥体中，从而在圆杆和夹紧套管之间产生初始摩擦力（紧贴状态）。​接近开关的信号从2变为1。

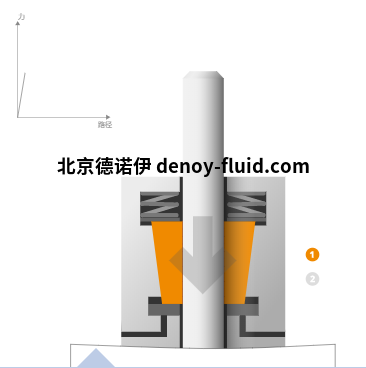

锁紧

圆杆此时受到负载，锁紧系统会自动增强收紧。此时圆杆的移动量很小，即使设备规格很大，也不会超过2 mm的最大值（只要不超过允许负载）。

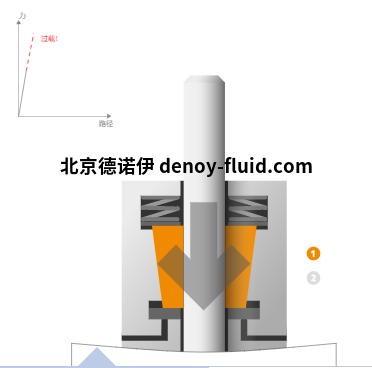

过载

即使在超载时，圆杆也不会滑脱。因此，载荷超过允许负载两倍即可能导致损坏。

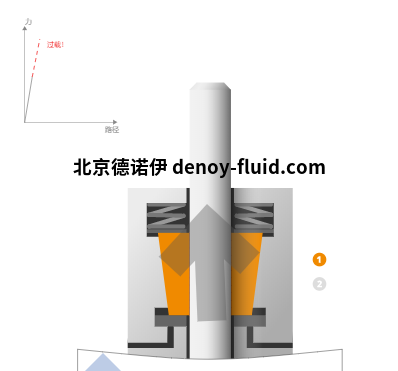

释放

释放锁紧需向上移动圆杆，同时还应施加释放压力。​接近开关的信号从1变为2。

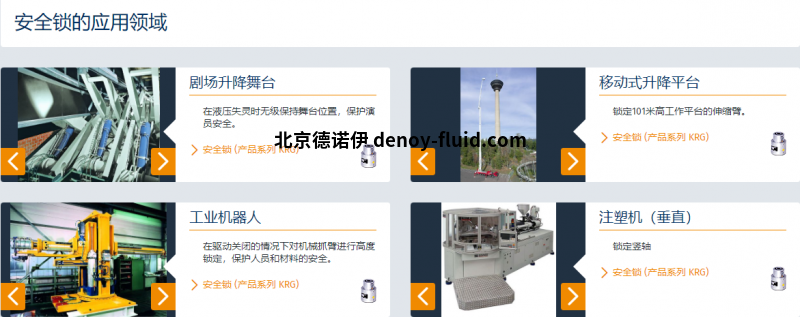

SITEMA安全锁的应用领域

剧场升降舞台 ：在液压失灵时无级保持舞台位置，保护演员安全。

移动式升降平台：在驱动关闭的情况下对机械抓臂进行高度锁定，保护人员和材料的安全。

工业机器人：阻止龙门装载机的竖轴下降，在驱动失灵的情况下保护工作人员和夹具的安全。
