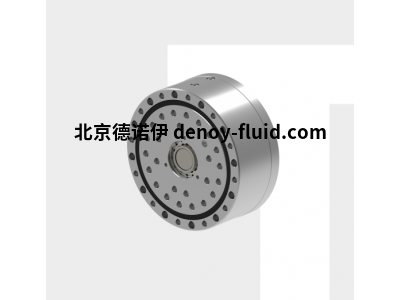

SPINEA 高精度减速机T系列详情介绍，高扭矩容量和高刚性的紧凑型设计



在20世纪90年代的上半叶，两位设计师Bartolomej Janek和Tibor Fecko发明并制造了一种独特的新型高精度减速机。发明动机是消除工业机器人的操作缺陷。 1997年，第一家生产工厂建在了斯洛伐克Prešov的田野上。由于它是一种新产品，公司的首要任务是建立最佳的技术流程，并赢得未来客户的信任。通过密集的开发和销售活动，在几年的时间里，SPINEA, s.r.o.开始在高精度减速机制造商中取得成功。自2000年开始批量生产以来，由于获得了库卡的第一份主要合同，销售量逐步增长。



TwinSpin是将高精度摆线齿轮箱与径向推力轴承连接成单个单元的代名词。



高精度TwinSpin减速机专为需要高减速比、高运动精度、低运动损失、高扭矩容量和高刚性的紧凑型设计、安装空间有限、重量轻的应用而设计。这种新的传动概念使TwinSpin减速机可用于机器人和自动化，机床，测量设备，导航系统，航空，军事和医疗应用，木工，印刷，纺织和玻璃加工机器，灌装机等。



高精度双旋减速机的基本部件包括：



外壳 – 减速器内置高容量、精确的径向轴向输出轴承

输出密封 – 防止法兰输出侧的减速器内部污染和润滑剂释放泄漏

法兰 – 驱动和输出法兰，用配件螺栓相互固定，在径向轴向输出轴承中以降低的速度旋转到轴承座

轴 – 减速器机构的高速部分，由法兰中的滚子轴承支撑。轴承的履带直接位于轴和法兰上。轴偏心通过滚子轴承支撑摆线齿轮旋转

摆线齿轮 – 摆线轮廓几乎具有 50% 的同时齿啮合区域，可确保减速器的高扭矩和无间隙性能的传输



传动十字 – 将摆线齿轮的平面运动传递到一对法兰的旋转运动



高精度减速机和高精度径向推力轴承集于一体



减速机TwinSpin

T 系列

E 系列

H 系列

M 系列

G 系列



T-series:

TwinSpin TS060

TwinSpin TS070

TwinSpin TS080

TwinSpin TS110

TwinSpin TS140

TwinSpin TS170

TwinSpin TS200

TwinSpin TS240

TwinSpin TS300



E-series:

TwinSpin TS070E

TwinSpin TS080E

TwinSpin TS110E

TwinSpin TS140E

TwinSpin TS170E

TwinSpin TS200E

TwinSpin TS220E



H-series:

TwinSpin TS070H

TwinSpin TS140H

TwinSpin TS170H

TwinSpin TS200H

TwinSpin TS220H



M-series:

TwinSpin TS50-000-M-P6



G-series standard:

TwinSpin TS075G

TwinSpin TS085G

TwinSpin TS095G

TwinSpin TS115G

TwinSpin TS155G

TwinSpin TS185G

TwinSpin TS225G



G-series fully sealed:

TwinSpin TS075G

TwinSpin TS085G

TwinSpin TS095G

TwinSpin TS115G

TwinSpin TS135G

TwinSpin TS155G

TwinSpin TS185G

TwinSpin TS225G



GH-series:

TwinSpin TS085GH

TwinSpin TS115GH

TwinSpin TS125GH

TwinSpin TS155GH



* TwinSpin 样本 - 请注意我们减速机润滑油的供应商嘉实多（Castrol）更改了部分油和油脂的名称。以下是因此对我们有影响的产品（包括新的商标）:



更改前的名称 更改后的名称

LonGTIME PD 0 TRIBOL GR 100-0

LonGTIME PD 2 TRIBOL GR 100-2

FOOD PROOF 1800/220 OPTILEB GT 1800/220

OPTITEMP TT1 TRIBOL GR TT 1 PD

LonGTIME PD0 OPTIMOL TRIBOL GR 100-00 PD
