Framo Morat滑入式减速电机Compacta系列



Framo Morat 开发并实现了从正齿轮到行星齿轮和蜗轮，再到完整的齿轮电机的驱动理念。

我们从研发，原型设计和测试，到组装和批量生产，您可靠的驱动技术合作伙伴。

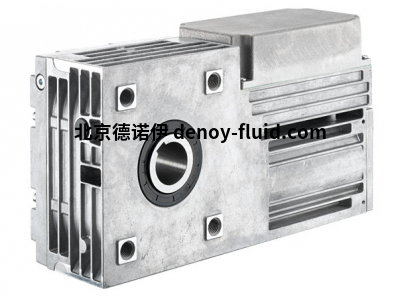

滑入式减速电机Compacta



优势一览：



低噪音水平

轻质结构

可定制





各种选项



集成限位开关

集成安全限位开关

防爆符合 ATEX 95 标准

防溅水 （IP65）



Compacta系列轴式减速电机是完整的机电驱动器，其中安装的电动机的速度通过两到四个减速级降低到所需值。驱动器性能高，经久耐用，设计紧凑轻巧。



通过将正齿轮/蜗轮传动装置与针对性能优化的电机相结合，实现了紧凑的设计。与市售驱动电机相比，紧凑型电机的重量减轻了 60% 至 70%。这是通过铝压铸技术的持续应用来实现的，该技术同时保证了齿轮和电机外壳的高度刚性。



每个驱动器都是专门为每个订单和客户生产和测试的。先进的模块化系统允许多种类型，并根据客户要求进行最大程度的定制。



由于其集成的控制单元，Compacta系列轴安装式减速电机是换向模式下应用的理想驱动器。在两个旋转方向上，定义的终端位置由两个位置限位开关保护。这种简单的解决方案不仅简化了布线，而且可以快速轻松地配置终端位置。限位开关的高关闭精度保证了向前和向后移动的安全操作。



Sizes;



Compacta MR6

输出速度：

2，9 – 100 分钟-1

输出扭矩：

10，5 – 60 Nm

齿轮比： 27 – 450：1





Compacta MS12

输出速度：

3 – 193 分钟-1

输出扭矩：

12 – 142 Nm

齿轮比： 14，2 – 225：1



Compacta MR30

输出速度：

2，6 – 123，4 分钟-1

输出扭矩：

60 – 300 Nm

齿轮比：

22，7 – 264，6：1



Compacta AG160

输出速度：

0，45 – 8，3 分钟-1

输出扭矩：

720 – 1600 Nm

齿轮比： 339 – 3111：1





限位开关

根据所需的运动曲线，Compacta控制单元有多种型号可供选择。除了纯机械（特别具有成本效益）的基本设计外，还提供带有集成电机换向接触器或线性电位计的变体，可用于实现更复杂的运动曲线。



接线盒（不带开关机构的限位开关外壳）。



由 2 个带集成电机换向接触器的安全限位开关保护，适用于在两个旋转方向上具有定义终端位置的应用。



由 2 个安全限位开关保护，无需换向接触器，适用于在两个旋转方向上具有定义终端位置的应用



由 2 个安全限位开关保护，适用于在两个旋转方向上具有定义终端位置的应用。

使用线性电位计的附加位置信号。



具有新CANopen接口的Compacta产品成为分散的系统。

集成的绝对编码器具有每转 4096 个脉冲的分辨率，最高可达 4096 转。使用制动坡道时，可以精确地达到所需的位置。

该装置带有内部速度调节功能，另一个优点是最大扭矩是可设置的。四个PDO允许循环数据交换。
