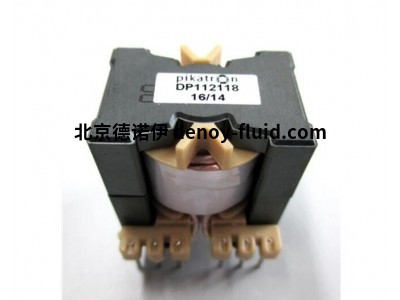

Pikatron信号变压器用于各种信号的变换和电气隔离

我们的信号变压器用于各种信号的变换和电气隔离。这可能涉及信号电平的变化，但用于两个信号电路的电流去耦。对于信号变压器，尽可能保持信号形状非常重要。

这种变压器在模拟应用中的重要特性是其线性度和尽可能低的失真。

规格

信号变压器的符号图像

齿轮比：几乎任意

总谐波失真：高达 0.05% 线性度：高达 0.05 dB 频率：20 Hz .. 10 兆赫

对称性：高达 60 dB

介电强度：高达 15kV

执行

磁芯形状：环形铁芯，特殊切割，我们自己生产的E和ED切割

磁芯材料：铁氧体、磁粉材料、镍铁材料、非晶和纳米晶金属

绕组材料：线，绞线，高频绞线，铜或铝箔

连接器：引线 （THT）、表面贴装 （SMD）、自由端

结构：开放式、浸渍、封装、外壳

选项：用于宽频率范围的多层特殊屏蔽

应用

我们的信号变压器的应用范围从通信技术中长距离电缆的波阻抗调整到电缆驱动器的输出阻抗，到断开测量和控制技术中代表混合电流的信号中的交流分量（信号分量）。

当标准解决方案（例如线性度、失真、外壳）对您的应用来说不够好时，总是使用它们。
