Dickow Pumpen NHL型单级标准泵机械密封热水应用涡壳泵

概述

DICKOW 热水循环泵，型号 NHL、

HPL、HPR 和 NHM 型热水循环泵是专为以下用途而开发的

大中型加热设备，用于加热

压延机、压榨机、大型建筑和类似应用。

温度 >180 °C (356 °F)。

(356 °F).

泵的设计基于多年来在处理热

多年的热水处理经验

泵的设计基于多年来在热水处理领域的经验，具有极高的可用性和运行可靠性。

NHL 系列的设计压力最高可达

45 bar @ 238 °C (464 °F)，最大容量为

约 900 立方米

/小时（3960 加仑/分钟），压差为

约 150 mLC（492 英尺）。

HPL / HPR 系列的设计压力为

最大流量约为 300 立方米/小时（1320 加仑/分钟）。

/小时（1320 加仑/分钟），压差

压差约为 60 mLC（197 英尺）。

描述

NHL 型是一种标准泵，尺寸符合 ISO 2858 标准，适用于热水应用。

该泵为单级单流涡壳泵，采用工艺设计，具有轴向吸入口和垂直向上的轴向排放口。

轴向推力补偿通过溢流孔实现，进水端和出水端均配有标准耐磨环。

泵轴的轴承采用圆柱滚子轴承和一对角接触球轴承或双边深沟球轴承。

在工作温度较高的情况下，蜗壳可设计为轴悬挂式。

外壳螺钉按标准设计为耐热膨胀螺钉。

应用

石油与天然气、化学、石化、近海、船舶技术/海洋、加油设备与航空、工业加热系统/热载体、储罐/油库、可再生能源/环境工程

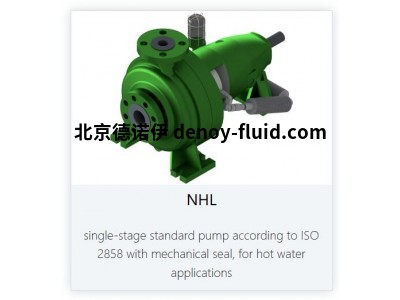

NHL 型

单级标准泵，符合 ISO 2858 标准，带机械密封，用于热水应用

Q 最大值 1000 m³/h**

最大 H：250 米**

工作压力： 40 bar*

温度： 250°C*

技术数据

Q 最大值 1000 立方米/小时**

最大高度： 250 米**

工作压力： 40 bar*

温度： 250°C*

最大转速： 3500 min-1

密封垫/机械密封：机械密封

安装：水平

自吸：无

轴承：滚动轴承

润滑：润滑脂/润滑油

材料：双相钢、镍基、球墨铸铁/铸钢、奥氏体钢

标准： DIN EN ISO 2858 DIN EN ISO 2858、ISO 5199

防爆等级：2 类 / 1 区
