transfluid SL弹簧式制动器设计用于需要故障安全

SL 制动器的操作

SL 制动器是一种弹簧加载和液压释放的液压机械装置。

弹簧在安装在旋转轴上的钢板和安装在齿轮齿圈内的烧结板之间施加压缩力。

当施加油压时，弹簧载荷被释放，钢板可在轴毂上自由轴向移动，从而实现轴的自由旋转。

释放油压后，制动器重新启动。

应用

土方机械

发动机

林业机械

叉车

移动式起重机

铁路

扫路车

滑雪升降机

特种车辆

用于

动力换档变速器

混合动力

制动器

弹簧式 SL 制动器设计用于需要故障安全制动器的所有应用场合。

制动器由液压组件、板组件和驱动轮毂组成，由 TRANSFLUID 根据要求提供或客户自行制造。

操作弹簧加载SL制动器专为所有应用而设计其中需要故障安全制动器。制动器由一个液压组件、板组件和从动轮毂可以由TRANSFLUID根据要求提供，也可以由客户制造。SL制动器是一种弹簧加载的液压机械装置并且液压释放。弹簧载荷在钢板之间施加压缩力，安装在旋转轴上的烧结板安装在齿轮齿圈中。当施加油压时，弹簧负载释放板可以在轴毂上自由轴向移动轴的旋转。通过倒油重新接合制动器压力

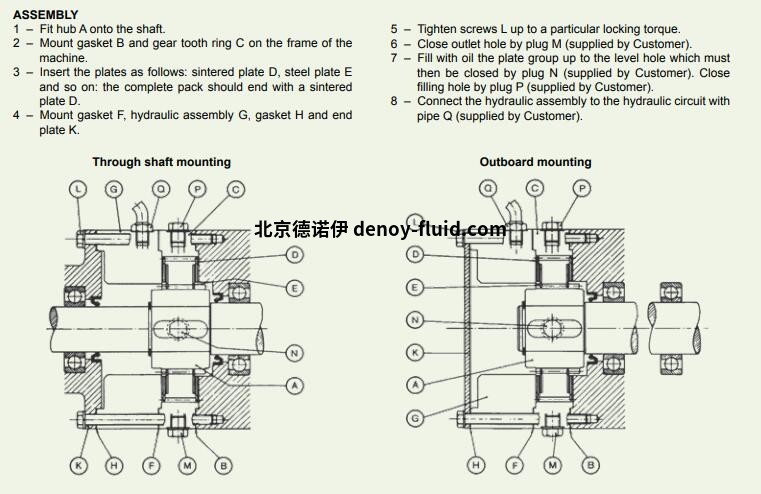

装配

1 - 将轮毂 A 安装到轴上。

2 - 将垫圈 B 和齿轮齿圈 C 安装在机器框架上。

3 - 按如下步骤插入板：烧结板 D、钢板 E、钢板 E。

依此类推： 整套设备应以烧结板 D 结束。

4 - 安装垫圈 F、液压组件 G、垫圈 H 和端板 K。

5 - 将螺丝 L 拧紧至特定的锁定扭矩。

6 - 用塞子 M （由客户提供）关闭出油孔。

7 - 向板组注油，直至液位孔，然后必须用塞子 N （由客户提供）关闭液位孔。

用塞子 P （由客户提供）关闭注油孔。

8 - 用管子 Q （由客户提供）将液压组件连接到液压回路。
