stuewe法兰联轴器两轴之间刚性连接FKH / FKHA / FKHED

应用描述

法兰联轴器用于借助法兰连接轴。

FKH 型法兰联轴器由两半法兰组成，因此可在两轴之间形成刚性连接。

两轴之间的刚性连接。如果只需要一半法兰，STÜWE® 可提供 FKHA 和 FKD 型法兰联轴器。

FKD 型法兰联轴器的特点是其法兰采用锥形设计，可节省配合公差，降低成本和安装费用。

FKD 法兰联轴器的特点是其法兰采用锥形设计，可节省配合公差，并由于省去了一个部件而降低了成本和重量。所有法兰

联轴器都可以通过自由定位来补偿系统中的长度公差。

此外，还可以安全地传输极高的静态和动态载荷。

所有类型都可以通过锌和镍涂层或具有适当防腐等级的油漆来防止环境影响。

防腐等级的油漆。我们可以提供符合

我们既能提供符合 RAL 颜色范围的理想颜色，也能提供润滑剂符合 NSF H1 标准的产品。

代码

Mt

 Pax = 0 时法兰联轴器的最大传递扭矩

Ma

 锁紧螺栓的最大拧紧扭矩（另见 "安装和拆卸说明）

Ma

FL 法兰连接螺栓的拧紧扭矩

尺寸 N、b、c、t 以及法兰螺栓的数量和尺寸取决于法兰盘，必要时可以更改。

必要时可以更改。如果所需尺寸与表中数值不同，请注明。

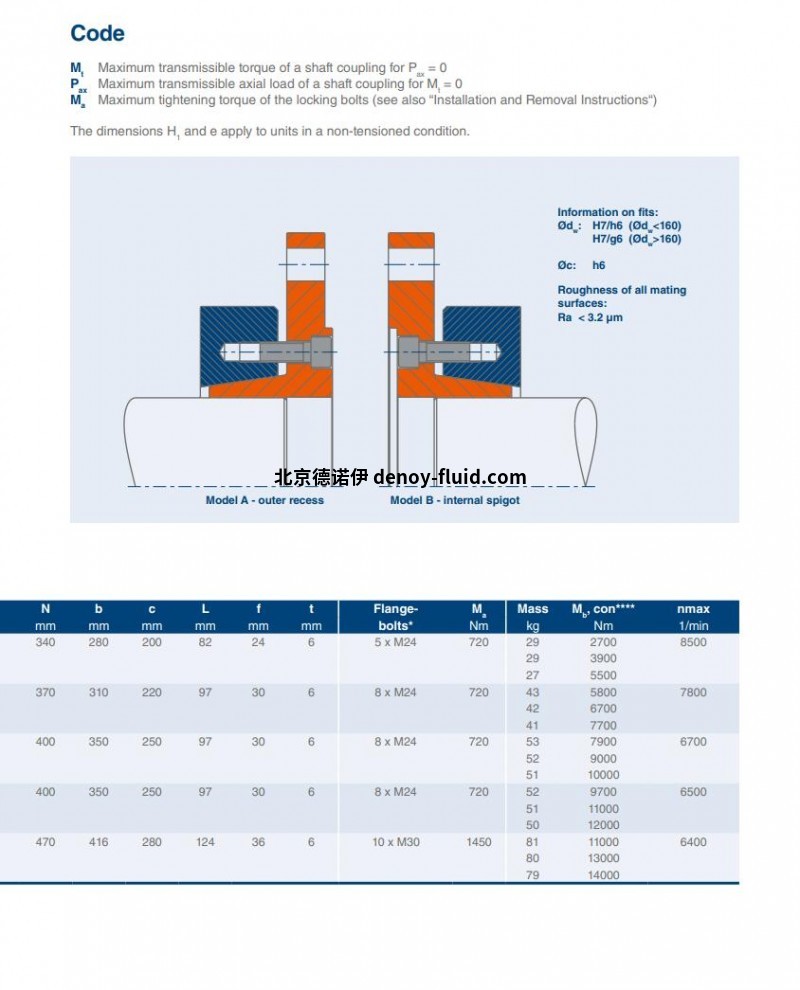

代码

Mt

 Pax = 0 时联轴器的最大传递扭矩

Pax 当 Mt = 0 时，联轴器的最大传递轴向载荷

 = 0

Ma

 锁紧螺栓的最大拧紧扭矩（另见 "安装和拆卸说明）

尺寸 H1

 和 e 适用于非张紧状态下的联轴器。

配合信息：

Ødw： H7/h6 (Ødw<160)

H7/g6 (Ødw>160)

Øc: h6

所有配合面的粗糙度

表面的粗糙度：

Ra < 3.2 µm

STÜWE 法兰联轴器结合了摩擦轴毂连接的优点和法兰的优势：

- 可靠地传递最大功率和扭矩、

- 传递高动态载荷、

- 联轴器的装配和拆卸简单快捷，以及

- 法兰安装部件（如齿轮箱）的径向插入和拆卸，无轴向位移。

FKH 型法兰联轴器由两半法兰组成。它的作用是刚性连接两根轴。如果只需要半个法兰，STÜWE 可提供 FKHA 型法兰联轴器。FKHYD 型法兰联轴器是液压锁紧的法兰联轴器。液压法兰联轴器可将装配时间缩短到最短。
