AMO增量式角度测量编码器WMF 1005 A用于机床设备



AMO – 角度测量编码器可用于外部扫描和内部扫描。参考标记集成在测量环中，可以仅配置一个、多个或距离编码。



AMO 角度测量编码器的应用范围非常广泛，从精密转台、医疗应用、高动态力矩电机、主轴，到机床领域最苛刻的应用，这些应用需要精度和坚固性。



对于高精度应用，我们推荐使用具有多头扫描功能的角度测量编码器。



类别：

用于外部扫描的角度测量编码器

用于内部扫描的角度测量编码器

带多头扫描的角度测量编码器



环形秤



1）用于外部扫描的角度测量编码器

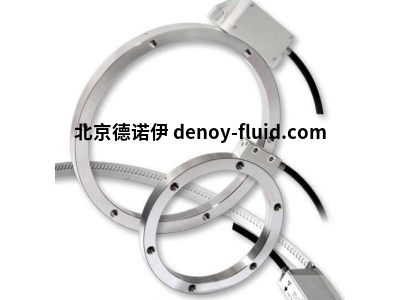

安装在轮毂上的不锈钢环形栅尺或环形栅尺有多种尺寸可供选择，轮毂有标准尺寸。环形栅尺可以提供任何直径，周长为栅尺间距的整数。可定制形状和尺寸。



轮毂上有一系列标准直径的环。从80mm到任何尺寸的任何客户特定直径设计都是可能的。所有法兰和测量环均提供不同的精度等级。



扫描头



扫描头的防护等级为IP67，具有高度的防护和抗污染能力。



我们提供带有外部电子元件的微型扫描头和带有集成电子元件的扫描头。输出为 TTL （RS422） 或 1Vpp 正弦波。



典型应用

直驱力矩电机

转台

旋转轴

机床上的 C 轴和 4/5 轴

印刷机

钣金和机床

医疗设备

机器人



代表型号：

WMF 1005 A

WMF 1010 A

WMR 1010A

WMR 1030A

WMK 1005

WMK 1010

WMK 2005

WMK 2010

WMK 2030

WMK 2005

WMK 2010

WMK 2030
