Universal混合式换热器EKM-514-O-CN-提供报关单

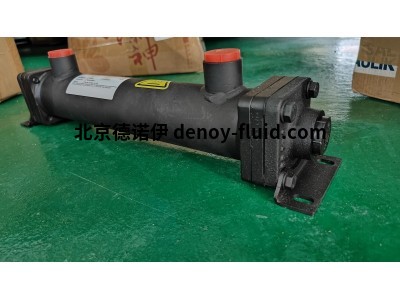

Universal混合式换热器EKM-514-O-CN

Universal Hydraulik 的混合式换热器结合了管壳式和板式换热器的优点。

由于我们的翅片或板片技术，以及易于清洁的水侧，更大的传热表面使我们能够拥有更小的尺寸和更好的冷却性能。

描述

Hybrid系列是管壳式换热器的持续进一步发展，适用于广泛的工业应用。铝翅片被推到管束上并以力配合方式连接，

导致热交换表面增加。

这使得这个系列非常有效。通过这种设计，混合式换热器可实现高达 5000 kW 的热输出，与光滑管式换热器相比，

对空间的要求更小

特点

■ 壳侧（油）：通过翅片技术提高性能

■ 管侧（水）：使用寿命长，易于清洁

■ 管侧（水）：各种材料：如CU-/CN-/TI-/SS

■ 罐体或罐体安装方式

■ 散热高达5000kW

■ 流量高达2200 l/min（壳侧）

■ 紧凑型设计

■ 也可作为安全热交换器使用。

一般参数

类型 EKM-514-O-CN(S:G34-T:G34)

订货号 10000008377

重量 4.5kg

出厂编号 202402589-1

大小 514mm

中流量（水侧）：单向





壳程数据

容积 0.68L

温度 5-95℃

额定压力 3.5MPa

最大压力 5.01MPa

材料  钢

管程数据

容积 0.18L

温度 5-95℃

额定压力 1.6MPa

最大压力 2.29MPa

材料 铜镍合金

选项

■ 耐海水设计

■ 船级社证书：Bureau Veritas、ABS、DNVGL、Rina、CCS、TL、PRS、NKK等

■ 压缩空气应用

■ 不锈钢版本或化学镀镍

■ 3.1 应要求提供材料证书

■ 应要求提供水压试验

■ 应要求提供ATEX认证

■ 应要求提供ASME证书

■ 内部旁路

■ 钛部件

■ 安全热交换器



Universal混合式换热器EKM-514-O-CN
