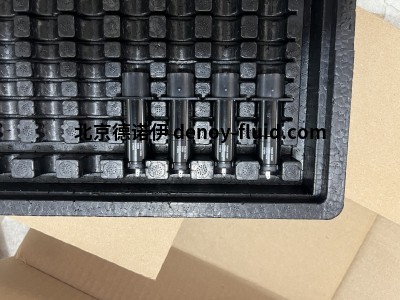

maxon微型电机348096带行星齿轮箱

maxon微型电机348096带行星齿轮箱



齿轮货号144046

行星齿轮箱 GP 26 B Ø26 mm，0.5 - 2.0 Nm，陶瓷型



发动机货号110966

A-max 26 Ø26 mm，石墨刷，11 W，带端子



144046技术参数

精密的正齿轮和行星齿轮箱与 maxon 电机相匹配。齿轮可以有利地直接适应输送厂中所需的电机。

电机小齿轮是第一级的输入齿轮，刚性固定在电机轴上。



齿轮箱数据

减少 231 : 1

绝对减少 192375/832

最大电机轴直径 3.2 毫米

级数 4

最大连续扭矩 1.8 牛米

最大间歇扭矩 2.7 牛米

旋转方向，驱动到输出 =

最大效率 49 %

平均背隙空载 2 °

质量惯性 0.4 克厘米²

齿轮箱长度 （L1） 49.6 毫米

最大可传输功率（连续） 6.5 瓦

最大可传输功率（间歇） 9.8 瓦





技术数据

输出端的方位 滚珠轴承

径向游隙 最大 0.08 mm，距法兰 10 mm

轴向游隙 0 - 0.1 毫米

最大径向载荷 100 N，距法兰 10 mm

最大轴向负载（动态） 100 牛

压配合的最大力 100 牛

最大连续输入速度 8000 转/分

最大间歇输入速度 8000 转/分

推荐温度范围 -40...+100 °C

扩展温度范围 100...+100 °C

高压釜循环次数 0



110966技术参数

maxon A-max电机是配备强劲的铝镍钴永磁体的创新型高品质直流电机系列。我们电机的“心脏”是经过数百万次测试的无铁芯 maxon 绕组。这是用于紧凑、强大和低惯量驱动器的新技术。



标称电压下的值

标称电压 42 伏

空载速度 7880 转/分

空载电流 15.5 毫安

额定速度 5840 转/分

标称扭矩（最大连续扭矩） 18.1 毫米

标称电流（最大连续电流）  0.373A

失速扭矩 70.3 毫米

堵流 1.4A

最大效率 80 %





特性

端子电阻 30.1 Ω

端子电感 2.99 毫秒

扭矩常数 50.3 毫牛米/年

速度常数 190 转/分/伏

速度/扭矩梯度 113 转/米

机械时间常数 14.9 毫秒

转子惯量 12.5 克厘米²





热数据

热阻外壳 - 环境 13.2 千瓦

热阻绕组外壳 3.2 千瓦

热时间常数绕组 11.9 秒

热式时间常数电机 474 秒

环境温度 -30...+85 °C

最高绕组温度 +125 °摄氏度





机械数据

轴承类型 Waelzlager

最大速度 10400 转/分

轴向游隙 0.1 - 0.2 毫米

径向游隙 0.025 毫米

最大轴向负载（动态） 5 牛

最大压配合力（静态） 75 牛

（静态，支持轴） 1200 牛

最大径向载荷 20.5 N，距法兰 5 mm
