Funke C-300 管式换热器：工业热交换领域的可靠基石

在高效、可靠的热传递解决方案需求无处不在的工业领域，德国 Funke Wärmeaustauscher Apparatebau GmbH 凭借其工程技术和精密的制造工艺，成为全球暖通空调（HVAC）、工业流程、食品饮料及能源等行业的信赖伙伴。在 Funke 众多明星产品线中，C 系列管式换热器以其经典的设计、坚固的结构和出色的性能备受推崇。C-300 型号，作为该系列中的核心中坚力量，诠释了 Funke 在高效热传递与经久耐用性方面的核心价值理念，成为众多关键应用场景中的“无名英雄”。

一、 Funke：传承百年的热交换技术专家

Funke 的历史积淀是其产品品质的基石。公司拥有超过 90 年的热交换器研发和制造经验，总部位于德国北莱茵-威斯特法伦州的 Schwelm。Funke 始终坚持“德国制造”的品质承诺，通过持续创新、严格的质量控制和深入的应用理解，其管壳式换热器、板式换热器以及其他特种换热器在全球范围内树立了的声誉。Funke 的产品广泛应用于区域供热、制冷站、石化、电力、船舶、食品加工、制药等领域，对系统的能效、可靠性和安全性起着决定性作用。

二、 C-300：管壳式换热器的经典诠释

管壳式换热器（Shell and Tube Heat Exchanger）是热交换领域经典、应用广泛的设计形式之一。Funke C-300 正是这一经典设计的杰出代表，它遵循 DIN EN 13445（压力容器标准）等严格规范设计和制造。

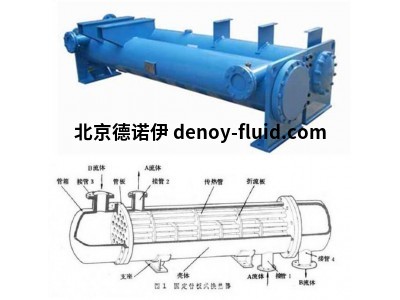

核心结构与工作原理

·         管束 (Tube Bundle)： C-300 的核心是高质量的换热管束。换热管通常采用奥氏体不锈钢（如 1.4404/AISI 316L）、钛材、铜镍合金等材料，以满足不同介质（水、蒸汽、油、化学溶液等）的耐腐蚀、耐压和导热需求。管束通过精密的管板（Tube Sheets）固定，并可能采用各种排列方式（如三角形、转角正方形）以优化流动和换热。

·         壳体 (Shell)： 坚固的圆柱形壳体包裹着管束。一种流体（壳程流体）在壳体内、管束外流动。壳体通常由碳钢（带防腐涂层）或不锈钢制成，两端通过法兰连接可拆卸的管箱。

·         管箱 (Channel/Header)： 位于换热器两端，通过法兰与壳体连接。另一种流体（管程流体）在管内流动，通过管箱分配进入各换热管，并在另一端的管箱汇集流出。管箱设计允许方便地拆卸，以进行管束的检查、清洁和维护。

·         挡板 (Baffles)： 安装在壳程内，引导壳程流体以特定的路径（通常是垂直于管束的方向）反复横掠管束。这不仅提高了壳程流体的湍流程度，从而增强换热效率，还起到支撑管束、防止振动的作用。Funke C-300 可根据需要配置单弓形、双弓形或其他特殊形式的挡板。

·         密封： 管板与壳体、管箱之间采用高质量的垫片（如石墨、PTFE 或金属垫片）和法兰连接，确保承压密封。管束与管板之间的连接通常采用强度胀接（有时辅以密封焊）或全焊接，保证长期无泄漏运行。

工作原理简述： 两种温度不同的流体（如热水与冷水、蒸汽与冷水、热油与冷空气等）在换热器内被金属壁面（换热管壁）物理隔离。热量通过管壁从温度较高的流体传递给温度较低的流体，实现加热、冷却或冷凝的目的。

三、 C-300 型号的核心优势与特点

Funke C-300 之所以能在众多竞争者中脱颖而出，成为广泛应用的，源于其一系列精心设计的特性和显著优势：

1.      可靠性与长寿命：

o    严苛标准： 严格按照 DIN/EN 标准设计、计算和制造，确保结构强度和安全裕度。

o    优质材料： 广泛选用高品质不锈钢、特种合金和碳钢（带先进涂层），提供出色的耐腐蚀性和耐压能力。

o    精密制造： 德国制造工艺保证关键部件（如管板钻孔精度、胀管/焊接质量、法兰密封面）的契合，大限度减少泄漏风险。

o    坚固结构： 整体设计能承受系统压力波动、热应力和一定的机械振动，提供“安装即忘”的可靠性。

2.      高效的热传递性能：

o    优化的流动设计： 通过精确的管径、管长、管间距、挡板形式和间距设计，在壳程和管程都创造高效的湍流，打破边界层，大化传热系数（k 值或 U 值）。

o    灵活的流程配置： 提供单管程、双管程或多管程（在管箱内设置隔板实现），以及单壳程或带纵向隔板的双壳程配置，满足对数平均温差（LMTD）和压降的不同要求，实现优能效。

o    多种管型可选： 除光管外，还可提供各种强化传热管（如低翅片管），在特定应用（如气体冷却/加热、粘性流体）中显著提升效率。

3.      强大的适应性与灵活性：

o    宽泛的工况范围： C-300 设计用于处理从低温冷水到高温蒸汽/导热油，工作压力范围覆盖中低压应用需求（具体取决于设计规格）。设计温度范围广。

o    介质兼容性强： 通过选择合适的管材、壳材和密封材料，能够处理水、蒸汽、空气、油类、多种化学溶液（需仔细选材）等广泛介质。

o    模块化设计理念： Funke C-300 提供多种标准尺寸和规格（管径、管长、管数、壳体直径），并支持高度定制化，以满足客户特定的流量、温度、压降和空间限制要求。DN 法兰连接标准使其易于集成到现有管道系统中。

4.      便捷的维护与清洁：

o    可拆卸管箱设计： 这是 C-300 的核心优势之一。通过松开法兰螺栓，可以轻松拆卸两端的管箱，使整个管束暴露出来。

o    管束可抽出（可选）： 对于较大的型号或特定设计，管束可以整体从壳体中抽出，极大地方便了管束内外（壳程和管程）的检查、机械清洗（如刷洗、高压水射流）、化学清洗或更换损坏的管子。

o    易于检查和维修： 这种设计使得日常检查、泄漏排查和局部维修（如堵管）变得简单易行，显著降低维护成本和停机时间。

5.      成熟的设计与全球支持：

o    久经考验： 管壳式换热器的设计本身非常成熟可靠，Funke C-300 更是积累了大量的全球成功应用案例。

o    技术文档完善： 提供详细的计算书、图纸、安装操作维护手册。

o    全球服务网络： Funke 拥有遍布全球的销售和服务网络，能够提供及时的技术支持、备件供应和维修服务。

四、 C-300 的典型应用领域

凭借其可靠、高效和适应性强的特点，Funke C-300 管式换热器活跃在众多关键工业领域：

1.      暖通空调 (HVAC)：

o    区域供热/制冷站：作为一次网与二次网之间的关键换热设备。

o    建筑空调系统：冷冻水换热、热回收（如利用排风预热新风）、锅炉补水预热。

o    冷却塔循环水与冷冻机冷凝器/蒸发器之间的中间换热（作为“省热器”或隔离换热器）。

2.      工业过程：

o    工艺流体（油、化学品、工艺水）的加热和冷却。

o    蒸汽冷凝（如工艺加热用蒸汽冷凝为冷凝水回收）。

o    润滑油冷却、液压油冷却。

o    压缩机级间冷却和后冷却。

3.      能源与电力：

o    热电联产（CHP）厂的热回收。

o    燃气轮机进气冷却（蒸发冷却系统）。

o    发电机氢气冷却器、定子冷却水冷却器。

o    锅炉给水预热。

4.      食品饮料与制药：

o    巴氏杀菌和灭菌工艺中的加热和冷却环节。

o    CIP（原位清洗）系统的加热。

o    工艺用水加热/冷却。(注：对材料卫生等级要求，通常选用全不锈钢结构，表面处理需符合相关标准如 EHEDG)。

5.      船舶与海上平台：

o    中央冷却器（用海水冷却淡水）。

o    润滑油冷却器、燃油加热器。

o    蒸汽冷凝器、造水机加热器。

6.      其他：

o    压缩空气干燥机后冷却器。

o    热回收系统。

五、 选择与定制：满足您的精确需求

Funke C-300 并非一个固定不变的产品，而是一个高度可定制的平台。选择或定制一台 C-300 需要考虑以下关键参数：

·         热负荷 (kW 或 kcal/h)： 需要传递的总热量。

·         流体性质： 壳程和管程流体的类型、流量、入口/出口温度、允许压降。

·         污垢系数： 根据流体清洁度和维护计划预估的污垢热阻。

·         工作压力与温度： 壳程和管程的设计压力、设计温度、工作压力、工作温度。

·         材料要求： 根据流体腐蚀性、卫生要求、成本等因素选择壳体、换热管、管板、管箱、垫片的材料。

·         连接方式： 法兰标准（如 DIN、ANSI）、尺寸（DN）和压力等级（PN）。

·         空间限制： 可用的安装空间（长度、直径、高度）。

·         流程配置： 管程数、壳程数。

·         特殊要求： 如抗震要求、特殊认证（如 PED、ASME）、强化传热管需求等。

Funke 工程师会利用专业的选型软件和丰富的工程经验，根据用户提供的详细工况参数进行精确的热力计算和机械设计，确保交付的每一台 C-300 都能匹配其应用场景，实现优的性能、效率和寿命成本。

六、 总结：可靠、高效、持久的传热伙伴

Funke C-300 管式换热器代表了德国工业工程在热交换领域的成就。它继承了管壳式换热器结构坚固、可靠性高、适应性强、维护方便的核心优点，并通过 Funke 在材料科学、精密制造和热工设计方面的深厚积淀，将这些优点发挥到。

对于寻求长期稳定运行、高效热回收、易于维护且能适应复杂工况的客户而言，C-300 是一个值得信赖的选择。无论是在保障城市供暖的能源站、维持工厂连续运行的工艺线，还是确保数据中心冷却的关键节点，C-300 都在默默无闻地发挥着其作为“热能搬运工”的核心作用。它不仅是 Funke C 系列的骄傲成员，更是现代工业基础设施中高效热传递基石。选择 C-300，意味着选择了一种以工程品质保障长期价值的解决方案。
