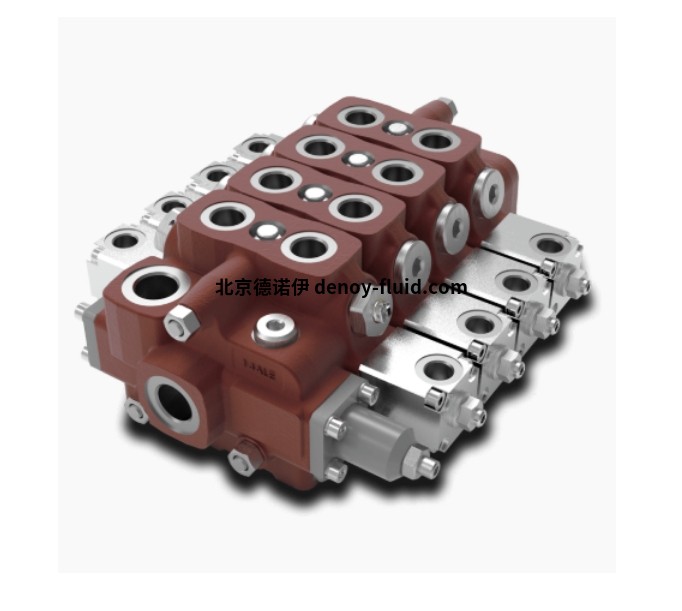

意大利Walvoil分段阀SDS140型实现设备液压系统的精准控制



SDS140型是一款高性能、多功能且坚固紧凑的分段阀方向控制阀。主要有方向控制、流量调节、压力控制与补偿等功能

SDS140型是简单、紧凑和重型设计的分段阀，有 1 至 12 节，适用于带固定排量泵或可变排量泵的开闭中心液压系统。



一、技术特点

- 不同类型的进气口盖：开式中心，带优先阀，开/闭中心带流量卸载阀。

- 工作部分可带或不带直接和先导端口溢流阀，工作部分有Q和P（带直接和先导端口溢流阀）。

- 采用比例电液控制，控制方式多样化，还可配置负载传感电路和流量卸载系统。

- 提供负载检测电路，主要用于实现自适应负载敏感功能

- 可选的线轴位置传感器，用于精确反馈阀芯位置，便于精确控制液压油的流向、流量和压力。



二、主要功能

精准方向控制：作为分段式方向控制阀，可通过比例电液控制，精确控制液压油流向，进而实现对液压缸、液压马达等执行元件运动方向的精准操控，满足农业机械、建筑机械等设备的作业方向控制需求。

灵活流量调节：额定流量可达 120 升 / 分钟，能根据实际工作需求，通过电液比例控制等方式调节液压油流量，从而控制执行元件的运动速度，确保设备作业速度符合操作要求。

多种压力控制功能：压力为 315 巴，可适应较高压力的液压系统。同时，A、B 口可插装过载阀、补油阀，能防止系统压力过高损坏元件，起到压力保护作用。还可组合双泵供油回路，中间公共回油压力补偿负载敏感，能根据负载变化自动调节压力，提高系统效率。

多回路集成与适配：最多 12 节的设计，可将多个液压回路集成在一个阀组中，实现对多个执行元件的集中控制。并且有多种 inlet 盖类型，如开中心、带优先阀等，能适配开中心和闭中心等不同类型的液压系统，满足不同设备的液压回路需求。

系统状态监测与保护：可配备负载传感电路，能实时监测系统负载情况，以便更好地调整阀门工作状态。还可选配滑阀位置传感器，便于实时了解滑阀位置，监测阀门工作状态，为系统故障诊断和维护提供便利，提高系统运行的可靠性。



三、主要参数

额定流量 l/min - （US gpm）：高达 120 （32）

压力 ：315 巴（4600psi）

节数：12

节距毫米（英寸）：41 （1,61）



四、应用领域

农业机械

建筑和土方机械

材料处理设备

工业车辆

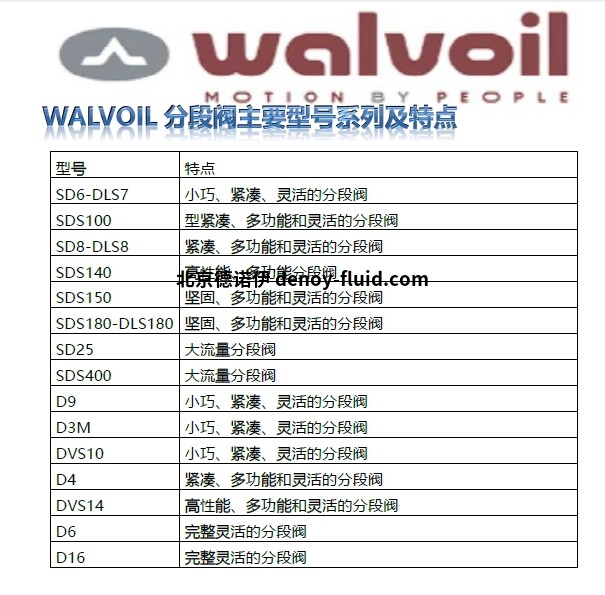

五、常见系列及特点



意大利Walvoil分段阀SDS140型实现设备液压系统的精准控制，提高作业效率和稳定性。
