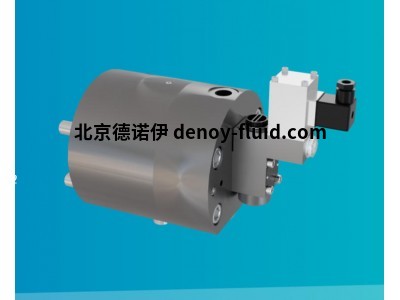

德国 Hauhinco 液压系统 6263291 适配 DN32常用于矿业机械制造

液压系统特性

液压控制的换向提升阀，用于控制液体介质。

无源可控的 2/2 方向控制阀，具有 1 级控制逻辑。

阀座衬套配备低摩擦密封。

阀门活塞和阀座成对，液压关闭“无泄漏”。

该阀由 3/2 通先导阀驱动。

开关位置可以选择通过接近开关在关闭或打开位置进行监控。

安装空间符合 Hauhinco 标准。

冯海艳 QQ：3671842899   手机：18614042436 电话：010-64714988-193 传真：010-84786709-667 邮件：sales91@handelsen.cn

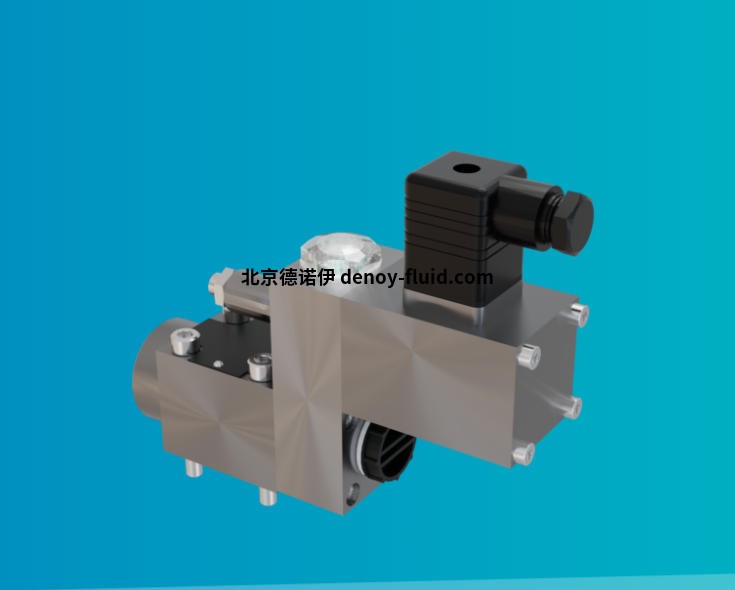

 2/2 路除垢阀安装 DN50-DN125 PN420



功能

在阀座衬套（1）中引导的阀活塞（2）通过控制面（5）上的控制压力（X）产生的液压力和弹簧力压入阀座（3）。这会将线 （A， B） 彼此分开。通过切换先导阀 （4），控制面 （5） 的压力被释放，阀活塞 （2） 可以通过管路 （A、B） 上的液压力从阀座 （3） 中抬起，即一旦液压施加到管路 （A， B），阀活塞 （2） 就会进入打开位置直至机械终端位置。这将线 （A， B） 相互连接。气门活塞（6）的环面（2）应连接到控制块（6）中的Y线。



常规

质量：查看订购信息

安装位置：任何

环境温度：-10 至 50°C（遵守液压介质规格）

材料阀门零件：不锈钢、青铜；材料密封件：NBR、PTFE、PUR

水力的

液压连接 A、B：≥20 巴，≤420 巴

液压连接器 X：≥20 巴≥水。连接处的压力 A、B≤420 bar

液压端口 Y：≤10 巴

流动方向：任何

面积总和：A1+A2 = A3

加压液体：水，HFA；- 介质 - 温度范围：5 至 40°C；- 介质 - 质量：，参见 Hauhinco 对水的要求，HFA 过滤器细度 25μm

可根据要求使用其他压力流体。

电

磁铁：- 电压：24 VDC，其他电压可根据要求查看订单信息；- 功耗：100% ED；- 占空比：IP65；- 根据 EN60529 的保护等级：1Hz；- 最大开关频率

电感式接近开关：- 输出 N.O.、PNP：无触点，PNP；- 电压：10 - 30 VDC；- 电流：0.200 A；- 感应距离：1.5 mm；- 电气连接：三线，M12x1 连接器



产品型号

Hauhinco EHP - 3K 75S

Hauhinco EHP - 3K 110

Hauhinco EHP - 3K 125、150

Hauhinco EHP - 3K 125S、150S

Hauhinco EHP - 3K 200

Hauhinco EHP - 3K 200S

Hauhinco EHP - 3K 300S

Hauhinco EHP - 5K 400S

Hauhinco EHP - 5K 850S

Hauhinco 6235557

Hauhinco 6241964

Hauhinco 6243649

Hauhinco 6235565

Hauhinco 6241956

Hauhinco 6243657

Hauhinco 6568475

Hauhinco 6237088

Hauhinco 6237061

Hauhinco 6269133

Hauhinco 6266746

Hauhinco 6263291

Hauhinco 6263356

Hauhinco 6154867

Hauhinco 6269168

Hauhinco 6158501

Hauhinco 6169112

Hauhinco 6600303

Hauhinco 6166784

Hauhinco 6600299

Hauhinco 6153909

Hauhinco 6153895

Hauhinco 6077277

Hauhinco 6572871

Hauhinco 6601246

Hauhinco 6463509

Hauhinco 6601371

Hauhinco 6271642

Hauhinco 6271634

Hauhinco 6267491

Hauhinco 6274269

Hauhinco 6606267

Hauhinco 6603268

Hauhinco 6545688

Hauhinco 6547958

Hauhinco 6237061

Hauhinco 6547990

Hauhinco 6546749

Hauhinco 6546773

Hauhinco 6343252

Hauhinco 6546854

Hauhinco 6252923

Hauhinco 6539408

Hauhinco 6244289

Hauhinco 6146589
